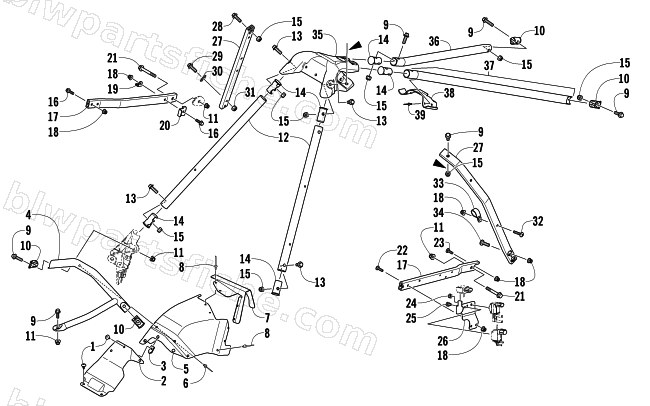

2012 Arctic Cat XF 1100 TURBO SNO PRO ANNIVERSARY — STEERING SUPPORT ASSEMBLY
2012 XF 1100 TURBO SNO PRO ANNIVERSARY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 2 | 2612-675 | SHIELD,EXHAUST-TURBO-LWR | 1 | $37.95 | |
| 3 | 1623-052 | NUT,U | 1 | $0.95 | |
| 4 | 1707-369 | TUBE,SUPPORT-SHOCK TOWER-PTD BLK | 1 | $37.95 | |
| 5 | 2612-674 | SHIELD,EXHAUST-TURBO | 1 | $92.95 | |
| 6 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 7 | 2612-673 | DUCT,HEAT-TURBO | 1 | $16.49 | |
| 8 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 9 | 8408-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 Z&Y | 1 | $0.95 | |
| 10 | 1607-002 | INSERT,UPPER SPAR | 1 | $1.92 | |
| 11 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 12 | 1707-521 | SPAR,UPR FRT-PTD BLK | 1 | $45.95 | |
| 13 | 8408-825 | SCREW,CAP-HFH M8X1.25X25 CL8.8 Z&Y | 1 | $1.23 | |
| 14 | 1607-094 | R/B 1607-747 | 1 | $4.95 | |
| 15 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 | |
| 16 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 17 | 0607-248 | SPAR,SIDE-RH-2 STROKE | 1 | $54.95 | |
| 17 | 0607-249 | SPAR, SIDE-LH | 1 | $58.95 | |
| 18 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 19 | 2612-707 | TAB,RESONATOR MTG | 1 | $3.02 | |
| 20 | 2612-783 | BRKT,STOP-RESONATOR | 1 | $4.68 | |
| 21 | 8408-885 | SCREW,CAP-HFH M8X1.25X85 CL8.8 Z&Y | 1 | $2.75 | |
| 22 | 8470-630 | SCREW,MACH-TSPNH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 23 | 1623-917 | BOLT,CARRIAGE-M6X1.0X20 Z&Y CL 8.8 | 1 | $0.95 | |
| 24 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 25 | 1623-451 | BOLT, STARTER MOTOR-HH SEMS M5X0.8X8 Z&Y | 1 | $3.44 | |
| 26 | 0645-672 | BRKT,SOLENOID-WGV/ABV | 1 | $12.35 | |
| 27 | 0607-252 | SUPPORT,STEERING-RH | 1 | $77.95 | |
| 27 | 0607-309 | SUPPORT,STEERING-4 STROKE LH | 1 | $65.95 | |
| 28 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 29 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 30 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 31 | 8422-602 | NUT,HEX-THK NYL M6X1.00 CL8 Z&Y | 1 | $0.40 | |
| 32 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 33 | 0423-044 | CLAMP,TUBE-1" ARDEN(COV 1709 ZI) | 1 | $2.61 | |
| 34 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 35 | 1707-565 | SUPPORT,STEERING-PTD BLK | 1 | $189.95 | |
| 36 | 1707-566 | SPAR,REAR-RH-PTD BLK | 1 | $74.95 | |
| 37 | 5706-225 | BRKT,HOLDDOWN-SEATBASE-ASSY | 1 | $34.95 | |
| 38 | 6606-391 | BRKT,HOLDOWN-SEATBASE | 1 | $13.73 | |
| 39 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 |
