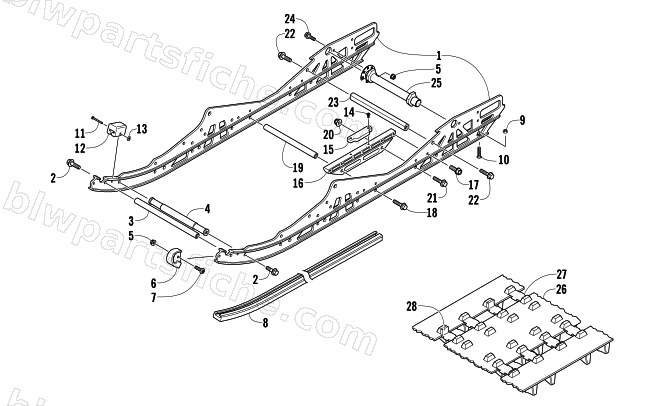

2013 Arctic Cat F 800 SNO PRO RR — SLIDE RAIL AND TRACK ASSEMBLY
2013 F 800 SNO PRO RR
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-462 | SUSPENSION,REAR-RR OS-MFG ASSY | 1 | $6,778.95 | |
| 0 | 2704-319 | SUSPENSION,REAR-RR MFG ASSY | 1 | $4,796.95 | |
| 1 | 3604-682 | RAIL,SUSPENSION-128" FORMED/MACH | 1 | $302.95 | |
| 1 | 3604-826 | RAIL,SUSPENSION-128" FORMED/MACH | 1 | $342.95 | |
| 2 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 3 | 3604-667 | AXLE,XBRC-16.51X222.25 (M8X1.25) | 1 | $29.95 | |
| 4 | 3604-679 | AXLE,XBRC/LMTR-19.94X222.25(M8X1.25) HP | 1 | $74.95 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 3604-003 | NOSEPIECE,RAIL-EXVOLUTE | 1 | $19.25 | |
| 7 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 8 | 3604-186 | WEARSTRIP,SLIDE RAIL-46.25" | 1 | $32.95 | |
| 8 | 3604-827 | WEARSTRIP,SLIDE RAIL-45.00" | 1 | $32.95 | |
| 9 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 10 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 11 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 12 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 13 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 14 | 1623-175 | SCREW,SELF TAP-TSTRH 10-24X3/4 TP F Z | 1 | $13.73 | |
| 15 | 3604-793 | PAD,SHOCK-LIMITER | 1 | $5.37 | |
| 16 | 3604-692 | BRACE,RAIL-MACH | 1 | $57.95 | |
| 17 | 1623-948 | SCREW,SELF-TAP-HFH TRILOBE-M6X20 Z&Y | 1 | $2.33 | |
| 18 | 8408-841 | SCREW,CAP-HFH M8X1.25X40 CL8.8 W/2353 | 1 | $1.78 | |
| 19 | 3604-704 | AXLE,XBRC-16.51X 195.58 (M8X1.25) | 1 | $32.95 | |
| 20 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 22 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 23 | 3604-803 | AXLE,XBRC-REAR ARM-222.25(M10X1.25) | 1 | $38.95 | |
| 24 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 25 | 2704-051 | BLOCK,COUPLING-PTD BLK | 1 | $84.95 | |
| 26 | 2602-485 | R/B 2602-865 | 1 | $1,239.95 | |
| 26 | 2602-576 | TRACK,RIPSAW Q-15X129X1.25-2.86P | 1 | $1,091.95 | |
| 27 | 2602-384 | CLIP,WEAR | 1 | $3.57 | |
| 28 | 2602-383 | CLIP,GUIDE | 1 | $4.26 |
