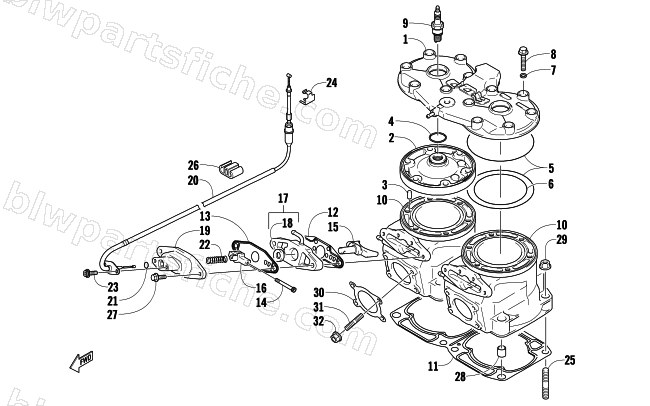

2013 Arctic Cat SNO PRO 600 CROSS COUNTRY — CYLINDER AND HEAD ASSEMBLY
2013 SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3007-725 | COVER,CYLINDER HEAD | 1 | $239.95 | |
| 2 | 3007-724 | HEAD,CYLINDER | 1 | $298.95 | |
| 3 | 3006-321 | PIN,5X10 '02 440 SNO PRO | 1 | $10.95 | |
| 4 | 3007-726 | O-RING,CYLINDER HEAD COVER | 1 | $16.49 | |
| 5 | 3007-728 | O-RING,CYLINDER HEAD-OUTER | 1 | $24.77 | |
| 6 | 3007-727 | O-RING,CYLINDER HEAD-INNER | 1 | $29.95 | |
| 7 | 3003-227 | O-RING, CYL HD BLT | 1 | $3.85 | |
| 8 | 3006-538 | BOLT,CYL HEAD | 1 | $5.65 | |
| 9 | 0217-709 | SPARK PLUG, BR9EYA | 1 | $5.09 | |
| 10 | 3007-717 | CYLINDER,'09 600 L/C-R | 1 | $1,462.95 | |
| 11 | 3006-493 | GASKET,BASE - CYLINDER | 1 | $30.95 | |
| 12 | 3007-705 | GASKET,EXHAUST VALVE CASE | 1 | $13.73 | |
| 13 | 3006-436 | GASKET,EXHAUST VALVE COVER | 1 | $5.51 | |
| 14 | 3005-983 | PIN, EXHAUST VALVE 02 500 L/C | 1 | $19.25 | |
| 15 | 3007-729 | VALVE,EXHAUST | 1 | $333.95 | |
| 16 | 3005-860 | STOPPER, EXHAUST VALVE | 1 | $65.95 | |
| 17 | 3007-730 | PLATE,EXHAUST VALVE | 1 | $120.95 | |
| 18 | 3007-731 | SEAL,EXHAUST VALVE OIL | 1 | $27.95 | |
| 19 | 3006-425 | COVER,EXHAUST VALVE | 1 | $84.95 | |
| 20 | 3007-773 | CABLE,EXHAUST | 1 | $120.95 | |
| 21 | 3005-226 | O RING, WATER DRAIN | 1 | $5.09 | |
| 22 | 3006-484 | SPRING | 1 | $6.34 | |
| 23 | 3007-433 | BOLT | 1 | $3.16 | |
| 24 | 3005-747 | HOLDER, EXHAUST VALVE CABLE | 1 | $15.11 | |
| 25 | 3007-732 | BOLT,CYLINDER STUD | 1 | $12.35 | |
| 26 | 3005-808 | CLAMP | 1 | $6.95 | |
| 27 | 3007-434 | BOLT | 1 | $3.16 | |
| 28 | 3004-975 | PIN, CYLINDER KNOCK(ALIGMENT) | 1 | $2.61 | |
| 29 | 3007-391 | NUT,INTER COOLER BRKT | 1 | $3.16 | |
| 30 | 3007-741 | GASKET,EXHAUST | 1 | $15.11 | |
| 31 | 3007-465 | BOLT,STUD | 1 | $2.75 | |
| 32 | 3007-373 | NUT | 1 | $3.16 |
