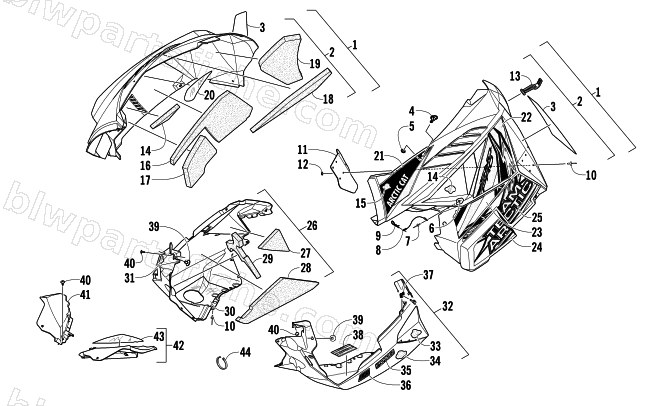

2013 Arctic Cat SNO PRO 600 CROSS COUNTRY — SKID PLATE AND SIDE PANEL ASSEMBLY
2013 SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3718-782 | PANEL,SIDE-TA GRN RH-W/DECAL | 1 | $762.95 | |
| 1 | 3718-783 | PANEL,SIDE-TA GRN LH-W/DECAL | 1 | $762.95 | |
| 2 | 3718-778 | PANEL,SIDE-TA GRN RH-W/FOAM | 1 | $628.95 | |
| 2 | 3718-779 | PANEL,SIDE-TA GRN LH-W/FOAM | 1 | $628.95 | |
| 3 | 9611-499 | DECAL,WARNING-ENGLISH | 1 | $16.49 | |
| 3 | 9611-498 | DECAL,WARNING-FRENCH | 1 | $13.73 | |
| 4 | 2623-003 | STUD,1/4 TURN-16MM | 1 | $19.95 | |
| 5 | 2623-004 | RETAINER,RING-SPLIT | 1 | $4.95 | |
| 6 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 7 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 8 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 9 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 10 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 11 | 6606-943 | SADDLEBAG,REAR (7000) | 1 | $197.95 | |
| 12 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 14 | 0617-674 | FOAM,UPPER SIDE PANEL-FRT RH | 1 | $7.16 | |
| 14 | 6606-466 | FOIL,PROTECTIVE-SIDE PANEL | 1 | $3.30 | |
| 15 | 0617-698 | FOAM,SIDE PANEL-TOP-RH | 1 | $37.95 | |
| 15 | 0617-699 | FOAM,SIDE PANEL-TOP-LH | 1 | $38.95 | |
| 16 | 0617-634 | FOAM,LWR SIDE PANEL-REAR-RH | 1 | $39.95 | |
| 16 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 17 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 17 | 0617-633 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $22.01 | |
| 18 | 0617-696 | FOAM,SIDE PANEL-RH | 1 | $45.95 | |
| 18 | 0617-697 | FOAM,SIDE PANEL-LH | 1 | $46.95 | |
| 19 | 0617-700 | FOAM,SIDE PANEL-VENT-RH | 1 | $27.95 | |
| 19 | 0617-701 | FOAM,SIDE PANEL-VENT-LH | 1 | $26.95 | |
| 20 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 21 | 0621-522 | DECAL,SIDE PANEL-FWD UPR-RH | 1 | $32.95 | |
| 21 | 0621-523 | DECAL,SIDE PANEL-FWD UPR-LH | 1 | $32.95 | |
| 22 | 0621-514 | DECAL,SIDE PANEL-UPR RH | 1 | $37.95 | |
| 22 | 0621-515 | DECAL,SIDE PANEL-UPR LH | 1 | $37.95 | |
| 23 | 0621-516 | DECAL,SIDE PANEL-MID RH | 1 | $26.95 | |
| 23 | 0621-517 | DECAL,SIDE PANEL-MID LH | 1 | $26.95 | |
| 24 | 0621-520 | DECAL,SIDE PANEL-FWD RH | 1 | $30.95 | |
| 24 | 0621-521 | DECAL,SIDE PANEL-FWD LH | 1 | $30.95 | |
| 25 | 0621-518 | DECAL,SIDE PANEL-LWR RH | 1 | $62.95 | |
| 25 | 0621-519 | DECAL,SIDE PANEL-LWR LH | 1 | $62.95 | |
| 26 | 3718-784 | PLATE,SKID-BLK RACE-RH W/FOAM | 1 | $167.95 | |
| 27 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 28 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 29 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 30 | 6606-352 | FOIL,PROTECTIVE-LWR SKID-RH | 1 | $5.65 | |
| 31 | 6606-354 | FOIL,PROTECTIVE-UPR SKID-RH | 1 | $4.54 | |
| 32 | 3718-785 | PLATE,SKID-BLK RACE-LH-W/FOAM | 1 | $110.95 | |
| 33 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 34 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 35 | 8611-994 | DECAL,"VFORCE" | 1 | $3.95 | |
| 36 | 7611-150 | DECAL,APV OIL | 1 | $22.01 | |
| 37 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 38 | 1611-565 | DECAL,WARNING-GUARD | 1 | $1.92 | |
| 39 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 40 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 41 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 42 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 43 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 44 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 |
