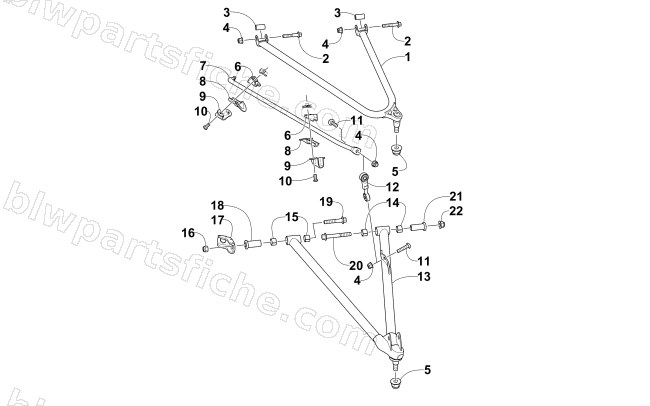

2013 Arctic Cat XF 1100 TURBO SNO PRO LTD — A-ARM AND SWAY BAR ASSEMBLY
2013 XF 1100 TURBO SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2703-786 | ARM,UPPER-RH 42"-PTD BLK | 1 | $160.95 | |
| 1 | 2703-787 | ARM,UPPER-LH 42"-PTD BLK | 1 | $160.95 | |
| 1 | 2703-956 | ARM,UPPER-RH 42"-PTD WHT | 1 | $163.95 | |
| 1 | 2703-957 | ARM,UPPER-LH 42"-PTD WHT | 1 | $163.95 | |
| 2 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 3 | 2603-841 | AXLE,A-ARM-UPPER-PM | 1 | $2.06 | |
| 4 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 5 | 8427-202 | NUT,HEX FLG-NYL LOCK M12X1.25 CL8 Z&Y | 1 | $1.23 | |
| 6 | 2603-946 | BUSHING,SWAYBAR-12.7mm-INNER | 1 | $5.51 | |
| 7 | 2703-793 | SWAYBAR,FORMED-12.7mm-PTD BLK | 1 | $106.95 | |
| 8 | 2603-947 | BUSHING,SWAYBAR-12.7mm-OUTER | 1 | $5.51 | |
| 9 | 2603-857 | BRKT,MTG-SWAY BAR BUSHING | 1 | $5.51 | |
| 10 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 11 | 8476-830 | SCREW,MACH-TSTRH M8X1.25X30 Z&Y | 1 | $9.59 | |
| 12 | 2603-893 | LINK,SWAYBAR-8mm | 1 | $58.95 | |
| 13 | 3703-124 | A-ARM,LOWER-RH 42"-FABR BLK | 1 | $244.95 | |
| 13 | 3703-125 | A-ARM,LOWER-LH 42"-FABR BLK | 1 | $244.95 | |
| 13 | 3703-136 | A-ARM,LOWER-RH 42"-FABR WHT | 1 | $232.95 | |
| 13 | 3703-137 | A-ARM,LOWER-LH 42"-FABR WHT | 1 | $232.95 | |
| 14 | 1603-895 | BEARING, 10DU10-FRONT SUSPENSION | 1 | $5.37 | |
| 15 | 2603-911 | BEARING,SPLIT-18 X 20 X 15 | 1 | $4.13 | |
| 16 | 1623-965 | NUT,HEX-THK NYL M12X1.25 CL8 Z&Y(DIN) | 1 | $1.50 | |
| 17 | 2603-909 | BRACE,LOWER A-ARM | 1 | $9.59 | |
| 18 | 2603-916 | AXLE,A-ARM-LWR FRT | 1 | $13.73 | |
| 19 | 1623-953 | SCREW,CAP-HFH M12X1.25X76 CL 10.9 MZ | 1 | $3.44 | |
| 20 | 8409-075 | SCREW,CAP-HFH M10X1.25X75 CL10.9 Z&Y | 1 | $1.92 | |
| 21 | 2603-543 | AXLE, A-ARM-LWR-REAR | 1 | $3.99 | |
| 22 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 |
