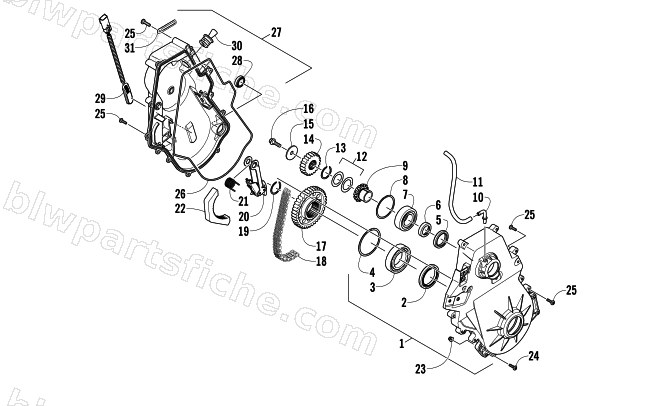

2013 Arctic Cat XF 800 HIGH COUNTRY SNO PRO LTD — CHAIN CASE ASSEMBLY
2013 XF 800 HIGH COUNTRY SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1702-360 | R/B 1702-477 | 1 | $298.95 | |
| 2 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 3 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 4 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 5 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 6 | 2602-368 | RING,STEP | 1 | $3.02 | |
| 7 | 2602-205 | BEARING,30 X 62 X 20-2206K | 1 | $22.01 | |
| 8 | 2602-236 | SNAP RING(MKA-62) | 1 | $3.16 | |
| 9 | 2602-290 | BEARING,ADAPTER SLEEVE-1" | 1 | $15.11 | |
| 10 | 1402-102 | BARB, 90 DEGREE | 1 | $66.95 | |
| 11 | 2602-489 | HOSE,VENT-6.35 ID X 12.7 OD X 381 | 1 | $37.95 | |
| 12 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 12 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 13 | 2602-239 | SNAP RING(FSE-0093) | 1 | $2.88 | |
| 14 | 2602-212 | SPROCKET,REX-21T FWD-(15 WIDE/19 SPLINE) | 1 | $16.49 | |
| 14 | 2602-335 | SPROCKET,REX-22T FWD-(13 WIDE/19 SPLINE) | 1 | $16.49 | |
| 15 | 1623-038 | WASHER,SPRING-BELLEVILLE-1.50X.390 | 1 | $7.44 | |
| 16 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 17 | 2602-363 | SPROCKET,REX-49T(13 WIDE/34 SPLINE) | 1 | $133.95 | |
| 17 | 2602-364 | SPROCKET,REX-48T(13 WIDE/34 SPLINE) | 1 | $85.95 | |
| 18 | 2602-373 | CHAIN,REXNORD-90P (15 WIDE) | 1 | $200.95 | |
| 18 | 2602-370 | CHAIN,REXNORD-90P (13 WIDE) | 1 | $200.95 | |
| 19 | 2602-473 | SNAP RING (FSE-0168) | 1 | $3.02 | |
| 20 | 1702-319 | R/B 1702-398 | 1 | $43.95 | |
| 21 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 22 | 2602-230 | BLOCK,RATCHET-CHAIN ADJ | 1 | $12.35 | |
| 23 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 24 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 25 | 1623-814 | SCREW,MAG FORM-TXPH-M6X2.0X24 | 1 | $1.09 | |
| 26 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 27 | 1702-178 | R/B 1702-445 | 1 | $180.95 | |
| 28 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 29 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 30 | 2602-440 | PLUG,DROPCASE-2 STROKE | 1 | $3.85 | |
| 31 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 |
