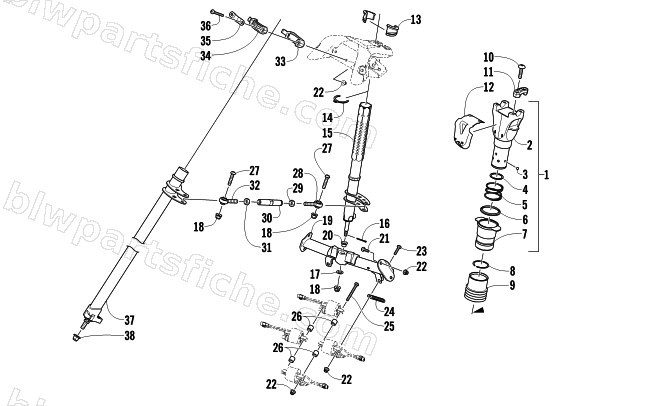

2013 Arctic Cat XF 800 HIGH COUNTRY SNO PRO — STEERING POST ASSEMBLY
2013 XF 800 HIGH COUNTRY SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0705-985 | BLOCK,ADJUSTING-HANDLEBAR-ASSY | 1 | $259.95 | |
| 2 | 0605-713 | BLOCK,ADJUSTING-HANDLEBAR | 1 | $200.95 | |
| 3 | 0605-714 | BEARING,BALL-1/4" | 1 | $1.23 | |
| 4 | 1623-506 | SNAP RING (CL-168) | 1 | $3.30 | |
| 5 | 0605-715 | SPRING,COMPRESSION | 1 | $4.54 | |
| 6 | 0605-852 | SEAL,WIPER-ROD-1.998 X 2.31 X 3/16 | 1 | $5.09 | |
| 7 | 1705-283 | COLLAR,SLIDE-STEERING POST-PTD BLK | 1 | $49.95 | |
| 8 | 1623-507 | SNAP RING (CLR-137) | 1 | $3.57 | |
| 9 | 0605-992 | SLEEVE,PROTECTOR-STEERING POST-MOLDED | 1 | $13.73 | |
| 10 | 8477-830 | SCREW,MACH-TSTRH M8X1.25X30 Z&BLK | 1 | $1.78 | |
| 11 | 1705-461 | CAP,STEERING-PTD BLK | 1 | $15.11 | |
| 12 | 0605-867 | COVER,ADJUSTING BLOCK/HARNESS-INJ MOLD | 1 | $3.99 | |
| 13 | 1605-054 | BEARING,MTG-STEERING POST-RH | 1 | $1.09 | |
| 13 | 1605-055 | BEARING,MTG-STEERING POST-LH | 1 | $0.60 | |
| 14 | 1605-056 | CLIP,STEERING BEARING | 1 | $3.71 | |
| 15 | 1705-405 | POST,STEERING-ADJUSTABLE-PTD BLK | 1 | $244.95 | |
| 16 | 0623-175 | PIN,COTTER 3/32 X 1 | 1 | $0.40 | |
| 17 | 1605-067 | WASHER,THRUST-STEERING-19X10.3X0.8 | 1 | $0.26 | |
| 18 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 19 | 1705-397 | SUPPORT,STEERING-LWR FAB | 1 | $126.95 | |
| 20 | 1605-057 | BEARING,GFM-1012-10 | 1 | $8.21 | |
| 21 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 22 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 23 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 24 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 25 | 8468-665 | SCREW,MACH-TSPNH M6X1.0X65 CL8.8 BLK | 1 | $1.23 | |
| 26 | 1623-041 | SPACER, .325 X .540 X .500 | 1 | $1.92 | |
| 27 | 2623-026 | SCREW,MACH-TSPH-M8X1.25X37 CL 12.9 MZ | 1 | $1.64 | |
| 28 | 1605-032 | ROD END-RH M10X1.25 (8MM BORE) | 1 | $44.95 | |
| 29 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 30 | 1605-053 | TUBE,TIE ROD-POST-M/C-M10X1.25X87MM | 1 | $12.35 | |
| 31 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 32 | 1605-051 | ROD END-LH M10X1.25 (8MM BORE) | 1 | $27.95 | |
| 33 | 1605-043 | BLOCK,MTG-STEERING POST-UPPER | 1 | $3.57 | |
| 34 | 1605-044 | BLOCK,MTG-STEERING POST-LOWER | 1 | $3.57 | |
| 35 | 0605-998 | PLATE,RETAINING-STEERING POST | 1 | $2.61 | |
| 36 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 37 | 1705-399 | POST,STEERING-SECONDARY-PTD BLK | 1 | $158.95 | |
| 38 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 |
