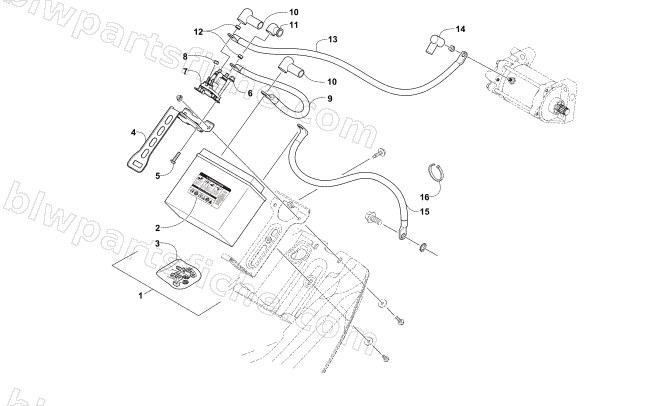

2013 Arctic Cat XF 800 SNO PRO LTD — BATTERY AND TRAY ASSEMBLY
2013 XF 800 SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-406 | BATTERY,SEALED-YTX20-ASSY | 1 | $154.95 | |
| 2 | 0645-430 | LABEL,POISON/DANGER-HORIZ FORMAT | 1 | $1.64 | |
| 3 | 0445-082 | HARDWARE,BATTERY-PACK (010 ATV) | 1 | $10.97 | |
| 4 | 0645-674 | BRKT,HOLDDOWN BATTERY | 1 | $27.95 | |
| 5 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 6 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 7 | 0645-673 | SOLENOID,STARTER RELAY(MY12 800) | 1 | $46.95 | |
| 8 | 0624-524 | NUT,HEX,8-32 W/STAR WASHER SS | 1 | $0.40 | |
| 9 | 0645-649 | CABLE,BATTERY-SOLENOID | 1 | $19.25 | |
| 10 | 0645-697 | BOOT,BATTERY CABLE | 1 | $19.25 | |
| 11 | 0645-662 | BOOT,BATTERY CABLE | 1 | $8.95 | |
| 12 | 0623-877 | NUT, HEX 1/4-20 Z&Y - SEMS | 1 | $0.26 | |
| 13 | 0645-650 | CABLE,SOLENOID TO STARTER-2 STRK | 1 | $49.95 | |
| 14 | 0645-019 | BOOT,TERMINAL-BATTERY | 1 | $4.40 | |
| 15 | 0645-648 | CABLE,BATTERY-GROUND-2 STRK | 1 | $38.95 | |
| 16 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
