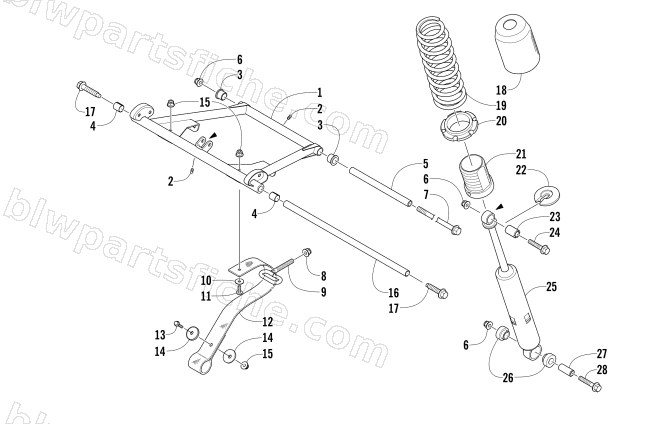

2014 Arctic Cat BEARCAT Z1 XT LTD — REAR SUSPENSION FRONT ARM ASSEMBLY
2014 BEARCAT Z1 XT LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2704-019 | ARM,FRONT-FAB | 1 | $296.95 | |
| 2 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 3 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 4 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 5 | 3604-434 | AXLE, STEEL-M10X341.55 | 1 | $27.95 | |
| 6 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 7 | 2623-078 | SCREW,CAP-HFH-M10X1.25X373 CL10.9-RIE SI | 1 | $24.77 | |
| 8 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 9 | 0704-256 | ADJUSTER,FRT.ARM-PTD BLK | 1 | $16.49 | |
| 10 | 8450-109 | WASHER,FLAT M6-6.87X25.4X2.32 Z&Y | 1 | $0.68 | |
| 11 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 12 | 3604-615 | STRAP, LIMITER-FRONT-484X38MM | 1 | $30.95 | |
| 13 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 14 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 15 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 16 | 3604-604 | AXLE,FRONT ARM-UPPER | 1 | $57.95 | |
| 17 | 1623-836 | SCREW,CAP-HFH-M10X1.25X30-CL8.8-Z&Y-MPT | 1 | $2.75 | |
| 18 | 0604-590 | COVER,SUSPENSION SPRING (LONG) | 1 | $27.95 | |
| 19 | 1703-072 | SPRING, COMP-140-PAINTED BLACK | 1 | $93.95 | |
| 20 | 0603-259 | NUT,RETAINER-SPRING | 1 | $5.65 | |
| 21 | 0603-147 | SLEEVE,THREADED-SHOCK | 1 | $60.95 | |
| 22 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 23 | 3604-273 | AXLE,SHOCK-FRT ARM-M10 | 1 | $2.88 | |
| 24 | 8408-050 | SCREW,CAP-HFH M10X1.25X50 CL8.8 Z&Y | 1 | $2.75 | |
| 25 | 1604-369 | SHOCK,FRONT ARM | 1 | $157.95 | |
| 26 | 1604-384 | BUSHING, EYELET - ARVIN SHOCK | 1 | $3.99 | |
| 27 | 2603-544 | AXLE, A-ARM-LWR-FRONT | 1 | $2.88 | |
| 28 | 8408-065 | SCREW,CAP-HFH M10X1.25X65 CL8.8 Z&Y | 1 | $3.16 |
