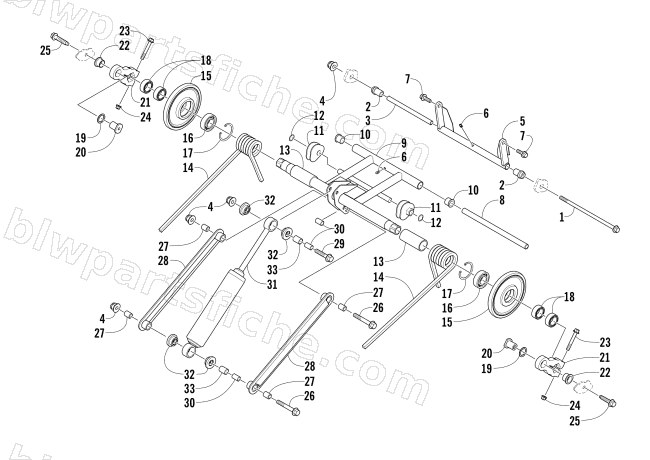

2014 Arctic Cat BEARCAT Z1 XT LTD — REAR SUSPENSION REAR ARM ASSEMBLY
2014 BEARCAT Z1 XT LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2623-078 | SCREW,CAP-HFH-M10X1.25X373 CL10.9-RIE SI | 1 | $24.77 | |
| 2 | 3604-286 | BUSHING,REAR ARM-PWD METAL | 1 | $5.92 | |
| 3 | 3604-441 | AXLE, INNER-REAR ARM-M10X278.00 | 1 | $22.01 | |
| 4 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 5 | 1704-779 | ARM, REAR-FABR | 1 | $73.95 | |
| 6 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 7 | 8408-041 | SCREW,CAP-HFH M10X1.25X40 CL8.8 W/2353 | 1 | $0.95 | |
| 8 | 3604-440 | AXLE, IDLER ARM-LWR-M10X296.3 | 1 | $37.95 | |
| 9 | 1704-928 | ARM,IDLER-HEX-526.4-FABR | 1 | $333.95 | |
| 10 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 11 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 11 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 12 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 13 | 3604-288 | SLEEVE,SPRING-108mm | 1 | $3.44 | |
| 14 | 1704-842 | SPRING, SUSP-.437 SQ-24 LB -RH-PTD BLK | 1 | $126.95 | |
| 14 | 1704-843 | SPRING, SUSP-.437 SQ-24 LB -LH-PTD BLK | 1 | $126.95 | |
| 14 | 1704-852 | SPRING, SUSP-.437 SQ-21 LB -RH-PTD BLK | 1 | $106.95 | |
| 14 | 1704-853 | SPRING, SUSP-.437 SQ-21 LB -LH-PTD BLK | 1 | $106.95 | |
| 15 | 3604-264 | WHEEL,IDLER-7.12(NO INSERT/30mm BEARING) | 1 | $53.95 | |
| 16 | 3604-257 | BEARING,BALL-30MM | 1 | $34.95 | |
| 17 | 3604-256 | RING,RETAINING-INTERNAL | 1 | $4.95 | |
| 18 | 3604-289 | SPACER,OFFSET ARM-HEX SHAFT | 1 | $2.06 | |
| 19 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 20 | 3604-979 | AXLE,OFFSET ARM-M10 | 1 | $3.57 | |
| 21 | 1704-627 | OFFSET ARM,FLANGE-HEX ASSY | 1 | $54.95 | |
| 22 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 23 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 24 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 25 | 1623-836 | SCREW,CAP-HFH-M10X1.25X30-CL8.8-Z&Y-MPT | 1 | $2.75 | |
| 26 | 8408-090 | SCREW,CAP-HFH M10X1.25X90 CL8.8 Z&Y | 1 | $3.85 | |
| 27 | 3604-330 | AXLE, LINK-REAR SHOCK-M10 | 1 | $2.47 | |
| 28 | 0704-929 | LINK, REAR SHOCK-13.50-PAINTED | 1 | $46.95 | |
| 29 | 8408-050 | SCREW,CAP-HFH M10X1.25X50 CL8.8 Z&Y | 1 | $2.75 | |
| 30 | 3604-109 | SLEEVE,SHOCK EYELET-10mm ID | 1 | $4.40 | |
| 31 | 3604-442 | SHOCK, TRUCK-2"-420MM | 1 | $272.95 | |
| 32 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 33 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 |
