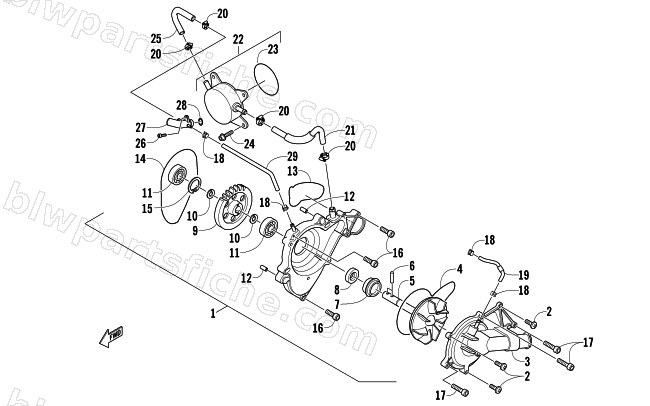

2014 Arctic Cat XF 7000 137 SNO PRO LTD — WATER PUMP ASSEMBLY
2014 XF 7000 137 SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3020-300 | PUMP,WATER-ASSEMBLY | 1 | $437.95 | |
| 2 | 3020-301 | SCREW,MACHINE-PPH | 1 | $3.16 | |
| 3 | 3020-302 | COVER, HOUSING | 1 | $60.95 | |
| 4 | 3020-303 | SEAL, HOUSING COVER | 1 | $19.25 | |
| 5 | 3020-304 | IMPELLER SHAFT ASSY | 1 | $37.95 | |
| 6 | 3020-305 | PIN, DOWEL | 1 | $2.88 | |
| 7 | 3020-306 | SEAL, MECHANICAL | 1 | $49.95 | |
| 8 | 3020-307 | OIL SEAL(SD 10-21-5 HS) | 1 | $16.49 | |
| 9 | 3020-308 | GEAR, IMPELLER SHAFT | 1 | $79.95 | |
| 10 | 3020-309 | RING, RETAINING | 1 | $2.88 | |
| 11 | 3020-310 | BEARING | 1 | $26.95 | |
| 12 | 3020-293 | PIN, DOWEL | 1 | $6.75 | |
| 13 | 3020-311 | SEAL | 1 | $3.57 | |
| 14 | 3020-312 | SEAL | 1 | $15.11 | |
| 15 | 3020-313 | RING,RETAINING | 1 | $2.88 | |
| 16 | 3020-314 | SCREW,CAP-HSH | 1 | $4.26 | |
| 17 | 3020-315 | SCREW,CAP-HSH | 1 | $3.16 | |
| 18 | 3020-316 | CLAMP,HOSE | 1 | $6.06 | |
| 19 | 3020-317 | HOSE, COOLANT - WATER PUMP/THROTTLE BODY | 1 | $15.11 | |
| 20 | 3020-318 | CLAMP,HOSE | 1 | $8.21 | |
| 21 | 3020-319 | HOSE, COOLANT - WATER PUMP/OIL COOLER | 1 | $22.01 | |
| 22 | 3020-320 | COOLER, OIL - ASSEMBLY | 1 | $642.95 | |
| 23 | 3020-321 | O-RING | 1 | $37.95 | |
| 24 | 3020-322 | SCREW,CAP-HSH | 1 | $3.44 | |
| 25 | 3020-323 | HOSE, COOLANT - OIL COOLER/ELBOW FITTING | 1 | $15.11 | |
| 26 | 3020-167 | SCREW,CAP-HSH | 1 | $4.26 | |
| 27 | 3020-324 | FITTING,ELBOW | 1 | $69.95 | |
| 28 | 3020-325 | O-RING | 1 | $5.37 | |
| 29 | 3020-326 | HOSE, COOLANT - ELBOW FITTING/WATER PUMP | 1 | $12.35 |
