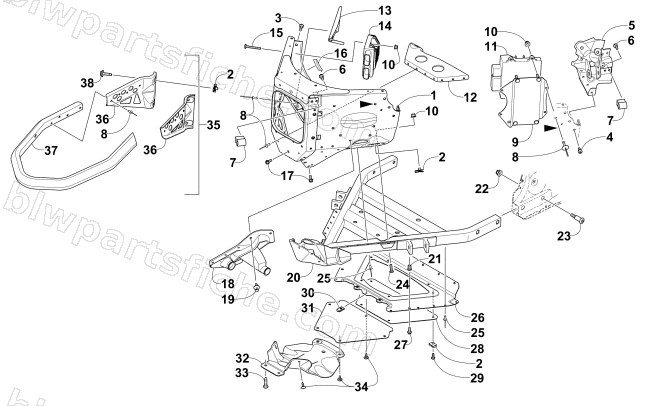

2014 Arctic Cat XF 7000 137 SNO PRO — FRONT BUMPER AND FRAME ASSEMBLY
2014 XF 7000 137 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2707-477 | PANEL,FRT-ASSY 10MM 7000-PTD BLK | 1 | $445.95 | |
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 1623-683 | SCREW,TAPTITE-TSPNH M6 X 1 X 20 Z&B | 1 | $1.23 | |
| 4 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 | |
| 5 | 1707-668 | HOUSING,SHOCK MOUNT-UPR RH-PTD BLK | 1 | $101.95 | |
| 5 | 1707-669 | HOUSING,SHOCK MOUNT-UPR LH-PTD BLK | 1 | $101.95 | |
| 6 | 8413-617 | SCREW,CAP-HFH M6X1.0X16 CL10.9 W/2353 | 1 | $1.23 | |
| 7 | 1607-233 | BRKT,MTG-UPPER A-ARM-M6 X 1 THDS | 1 | $15.11 | |
| 8 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 9 | 0745-391 | BRKT,MOUNT-ECU-ASSY | 1 | $34.95 | |
| 10 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 11 | 0730-225 | R/B 0730-261 | 1 | $2,524.95 | |
| 12 | 1607-127 | BRKT,MTG-STEERING POST | 1 | $29.95 | |
| 13 | 1607-126 | BRKT,MTG-STEERING STOP | 1 | $29.95 | |
| 14 | 0824-072 | REGULATOR,VOLTAGE (50-AMP) | 1 | $208.95 | |
| 15 | 8477-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&BLK | 1 | $0.68 | |
| 16 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 17 | 1623-959 | SCREW,SELF TAP 1/4-20X5/8 TYPE F BLK | 1 | $0.26 | |
| 18 | 1605-028 | BOOT,STEERING-RH | 1 | $33.95 | |
| 18 | 1605-029 | BOOT,STEERING-LH | 1 | $33.95 | |
| 19 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 20 | 1707-843 | R/B 3707-131 | 1 | $447.95 | |
| 21 | 1623-797 | INSERT,M5X0.8-AL SERIES ALS4-580-3.3 | 1 | $3.16 | |
| 22 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 23 | 1623-817 | SCREW,SHOULDER-HSTRH M8 X 1.25 X 44.16 | 1 | $1.92 | |
| 24 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 25 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 26 | 1607-217 | BELLYPAN,CENTER-STAMPED | 1 | $27.95 | |
| 27 | 8476-520 | SCREW,MACH-TSTRH M5X0.8X20 Z&Y | 1 | $1.64 | |
| 28 | 1607-218 | PANEL,ACCESS | 1 | $15.11 | |
| 29 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 30 | 1623-052 | NUT,U | 1 | $0.95 | |
| 31 | 1607-063 | PANEL,ACCESS | 1 | $12.35 | |
| 32 | 6606-614 | PLATE,SKID-CENTER | 1 | $13.73 | |
| 33 | 2623-033 | SCREW,MACH-TSTRH-M5 X 0.8 X 25 CA PT/W23 | 1 | $1.37 | |
| 34 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 35 | 1707-787 | BUMPER,FRT-WHT-ASSY | 1 | $109.95 | |
| 36 | 1707-576 | BRKT,MTG-FRT BUMPER-RH-PTD BLK | 1 | $17.87 | |
| 36 | 1707-577 | BRKT,MTG-FRT BUMPER-LH-PTD BLK | 1 | $17.87 | |
| 37 | 1707-786 | TUBE,FRONT BUMPER-PTD WHT | 1 | $74.95 | |
| 38 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 |
