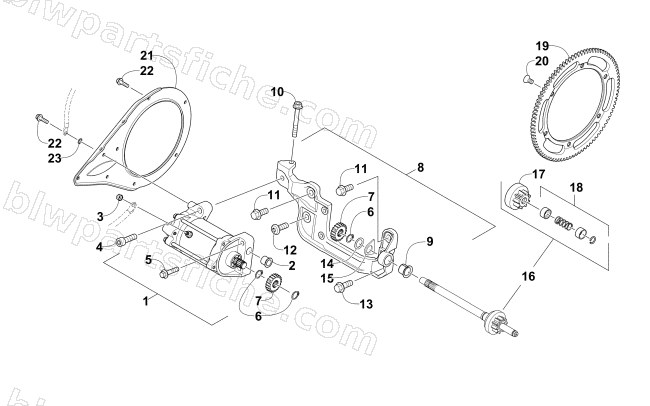

2015 Arctic Cat XF 8000 SNO PRO LTD 137 — STARTER MOTOR ASSEMBLY
2015 XF 8000 SNO PRO LTD 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-370 | R/B 0745-418 | 1 | $400.95 | |
| 2 | 0645-108 | BUSHING,SHAFT-PINION (OILITE) | 1 | $19.25 | |
| 3 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 4 | 1423-093 | SCREW,CAP-HSH M10 X 1.25 X 35 | 1 | $3.30 | |
| 5 | 8408-836 | SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 | 1 | $2.47 | |
| 6 | 0645-638 | RING,RETAINING-EXTERNAL-14mm-SHAFT | 1 | $2.75 | |
| 7 | 0645-678 | GEAR,STARTER-20T-9.52MM | 1 | $22.01 | |
| 8 | 0745-400 | R/B 0745-433 | 1 | $90.95 | |
| 9 | 0645-749 | BUSHING, PINION SHAFT | 1 | $3.57 | |
| 10 | 1623-945 | SCREW,CAP-HFH-M8X1.25X65 CL 10.9 | 1 | $6.89 | |
| 11 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 12 | 1623-963 | SCREW,MACH-TSTRH M10X1.25X30 Z&Y/CL 10.9 | 1 | $4.26 | |
| 13 | 8409-031 | SCREW,CAP-HFH M10X1.25X30 CL10.9 W/2353 | 1 | $3.16 | |
| 14 | 0645-752 | WASHER,THRUST 17.17 ID X 24.41 OD. | 1 | $1.92 | |
| 15 | 0645-780 | WASHER,THRUST-16.6ID X 33.3 OD X 2.66MM | 1 | $12.95 | |
| 16 | 0745-405 | R/B 0745-424 | 1 | $244.95 | |
| 17 | 0645-686 | GEAR,PINION-10T | 1 | $102.95 | |
| 18 | 0745-398 | STOPPER,PINION-KIT | 1 | $43.95 | |
| 19 | 0745-402 | RING GEAR,ELECTRIC START-TREATED | 1 | $153.95 | |
| 20 | 1623-821 | SCREW,MACH-TSFH M8X1.25X14 CL10.9Z&Y | 1 | $8.21 | |
| 21 | 0645-694 | PLATE,MTG-STARTER MOTOR | 1 | $46.95 | |
| 22 | 8408-621 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y W/2353 | 1 | $0.95 | |
| 23 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 |
