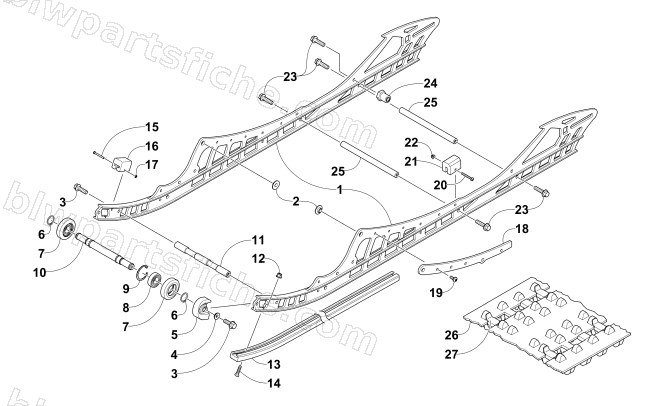

2015 Arctic Cat XF 9000 HIGH COUNTRY LTD 141 — SLIDE RAIL AND TRACK ASSEMBLY
2015 XF 9000 HIGH COUNTRY LTD 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-604 | SUSP,REAR-141" FLOAT 4 STRK-ORN/BLK-ASSY | 1 | $5,291.95 | |
| 1 | 2704-589 | RAIL,SUSP-141"-PTD ORN | 1 | $329.95 | |
| 2 | 3604-266 | INSERT,RAIL-M10 X 25 | 1 | $3.30 | |
| 3 | 8408-831 | SCREW,CAP-HFH M8X1.25X30 CL8.8 W/2353 | 1 | $0.95 | |
| 4 | 3604-928 | SPACER,RAIL CAP | 1 | $6.95 | |
| 5 | 4604-117 | R/B 4604-214 | 1 | $16.95 | |
| 6 | 1423-001 | SNAP RING (DSH-19) | 1 | $1.09 | |
| 7 | 3604-844 | WHEEL,IDL-2.5 W.787"ID BLK | 1 | $53.95 | |
| 8 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 9 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 10 | 3604-921 | AXLE, IDLER WHEEL | 1 | $62.95 | |
| 11 | 3604-630 | AXLE,XBRC/LMTR-19.94X222.25 (M8X1.25) | 1 | $74.95 | |
| 12 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 13 | 3604-714 | WEARSTRIP, SLIDE RAIL-50.50" | 1 | $34.95 | |
| 14 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 15 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 16 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 17 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 18 | 2704-435 | BRACE,RAIL-PTD-ORN | 1 | $42.95 | |
| 19 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 | |
| 20 | 8470-540 | SCREW,MACH-TSPNH M5X0.8X40 CL8.8 Z&Y | 1 | $1.37 | |
| 21 | 1604-429 | PAD,SHOCK-RUBBER | 1 | $6.75 | |
| 22 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 23 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 24 | 3604-635 | BUSHING,STOP-REAR ARM-M8X1.25THDS | 1 | $5.51 | |
| 25 | 3604-667 | AXLE,XBRC-16.51X222.25 (M8X1.25) | 1 | $29.95 | |
| 26 | 2602-166 | TRACK,PC-15"X141"X2.25" (3.0 PITCH) | 1 | $1,470.95 | |
| 27 | 2602-386 | CLIP,GUIDE | 1 | $3.57 |
