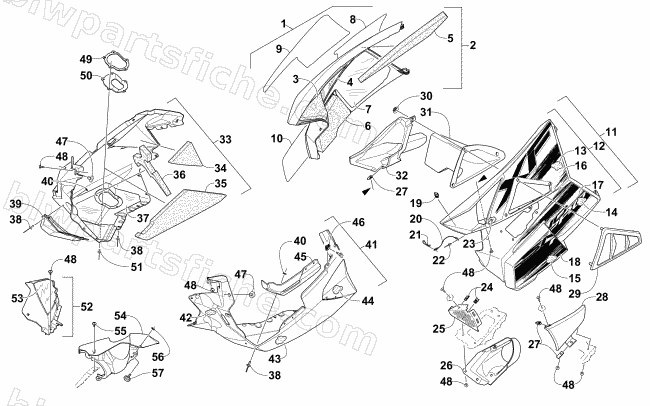

2015 Arctic Cat XF 9000 SNO PRO 137 — SKID PLATE AND SIDE PANEL ASSEMBLY
2015 XF 9000 SNO PRO 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4718-416 | PANEL,SIDE-RH W/DECALS (XF 7/9 SP GRN) | 1 | $359.95 | |
| 1 | 4718-414 | PANEL,SIDE-RH W/DECALS (XF 7/9 SP ORN) | 1 | $359.95 | |
| 2 | 3718-454 | PANEL,SIDE-RH WHT-W/FOAM-4 STRK | 1 | $137.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 6606-416 | FOIL,PROTECTIVE-LWR SIDE PANEL-REAR-RH | 1 | $3.57 | |
| 8 | 1621-502 | DECAL,SIDE PANEL-UPR RH "XF" GRN | 1 | $46.95 | |
| 8 | 1621-468 | DECAL,SIDE PANEL-UPR RH "XF" ORN | 1 | $46.95 | |
| 9 | 1621-504 | DECAL,SIDE PANEL-LWR RH-GRN | 1 | $42.95 | |
| 9 | 1621-470 | DECAL,SIDE PANEL-LWR RH-ORN | 1 | $45.95 | |
| 10 | 1621-506 | DECAL,SIDE PANEL-FWD RH-GRN | 1 | $17.87 | |
| 10 | 1621-472 | DECAL,SIDE PANEL-FWD RH-ORN | 1 | $19.25 | |
| 11 | 4718-421 | PANEL,SIDE-LH W/DECALS (XF 9000 SP GRN) | 1 | $359.95 | |
| 11 | 4718-419 | PANEL,SIDE-LH W/DECALS (XF 9000 SP ORN) | 1 | $359.95 | |
| 12 | 4718-559 | PANEL,SIDE-LH-W/FOAM-WHT TURBO | 1 | $259.95 | |
| 13 | 0617-669 | FOAM,UPPER SIDE PANEL-REAR LH-4 STRK | 1 | $12.35 | |
| 14 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 15 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 16 | 1621-511 | DECAL,SIDE PANEL-UPR LH "XF" TURBO GRN | 1 | $57.95 | |
| 16 | 1621-475 | DECAL,SIDE PANEL-UPR LH "XF" TURBO ORN | 1 | $57.95 | |
| 17 | 1621-505 | DECAL,SIDE PANEL-LWR LH-GRN | 1 | $42.95 | |
| 17 | 1621-471 | DECAL,SIDE PANEL-LWR LH-ORN | 1 | $45.95 | |
| 18 | 1621-507 | DECAL,SIDE PANEL-FWD LH-GRN | 1 | $17.87 | |
| 18 | 1621-473 | DECAL,SIDE PANEL-FWD LH-ORN | 1 | $19.25 | |
| 19 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 20 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 21 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 22 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 23 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 24 | 1623-052 | NUT,U | 1 | $0.95 | |
| 25 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 26 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 27 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 28 | 2602-803 | DUCT,INTAKE-OUTER-WHT | 1 | $19.25 | |
| 29 | 0608-648 | COVER,DUCT-HEAT-TURBO | 1 | $16.49 | |
| 30 | 1623-469 | NUT,STAMPED- 0.330 | 1 | $1.23 | |
| 31 | 0708-596 | DUCT,HEAT-TURBO-ROUTED | 1 | $62.95 | |
| 32 | 1702-367 | DUCT,BELT COOLING-4 STRK-ROUTED | 1 | $42.95 | |
| 33 | 3718-422 | PLATE,SKID-RH-W/FOAM | 1 | $192.95 | |
| 34 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 35 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 36 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 37 | 2612-850 | R/B 3612-325 | 1 | $19.95 | |
| 38 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 39 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 40 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 41 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 42 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 43 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 44 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 45 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 46 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 47 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 48 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 49 | 2612-796 | PLATE,EXHAUST OUTLET | 1 | $25.95 | |
| 50 | 2612-799 | SEAL,EXHAUST OUTLET-4 STRK | 1 | $17.87 | |
| 51 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 52 | 3718-302 | PANEL,FILLER W/FOIL-RH | 1 | $19.25 | |
| 53 | 6606-404 | FOIL,PROTECTIVE-FILLER PANEL-RH | 1 | $2.61 | |
| 54 | 6606-351 | PANEL,FILLER-LH-TURBO-BLK | 1 | $67.95 | |
| 55 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 56 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 57 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
