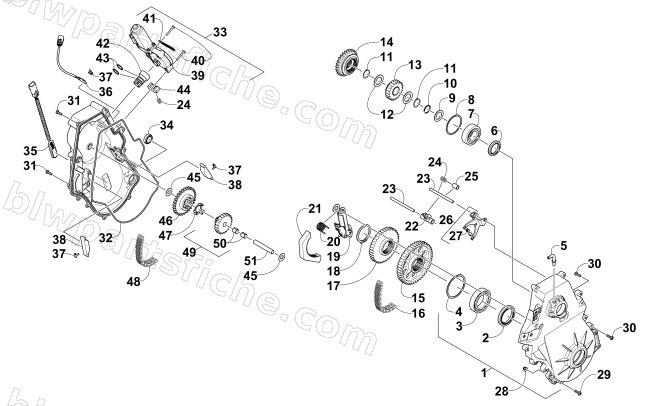

2015 Arctic Cat XF 9000 SNO PRO LTD 137 — CHAIN CASE ASSEMBLY
2015 XF 9000 SNO PRO LTD 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1702-363 | R/B 1702-483 | 1 | $269.95 | |
| 2 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 3 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 4 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 5 | 2602-641 | FITTING,VENT-W/CHECK BALL | 1 | $8.21 | |
| 6 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 7 | 2602-734 | BEARING,30 X 62 X 20 | 1 | $20.63 | |
| 8 | 2602-236 | SNAP RING(MKA-62) | 1 | $3.16 | |
| 9 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 10 | 1423-175 | RING,RETAINING-EXTERNAL (30MM SHAFT) | 1 | $1.92 | |
| 11 | 1623-690 | SNAP RING,EXTL-.925 ID | 1 | $1.09 | |
| 12 | 2602-339 | WASHER,THRUST-1.00 X 1.562 X .062 | 1 | $4.26 | |
| 13 | 1702-202 | SPROCKET,21T REV 15W-W/BRG-ASSY | 1 | $32.95 | |
| 14 | 2602-270 | SHIFT,COLLAR | 1 | $88.95 | |
| 15 | 2602-522 | SPROCKET,REX-41T(13 WIDE/34 SPLINE) | 1 | $117.95 | |
| 16 | 2602-710 | CHAIN,REXNORD-86P (15 WIDE) | 1 | $200.95 | |
| 17 | 2602-276 | SPROCKET,REX-40T(11 WIDE/34 SPLINE) | 1 | $43.95 | |
| 18 | 2602-629 | SNAP RING-(MSH-43) | 1 | $2.61 | |
| 19 | 1702-366 | TENSIONER,ARM-ASSY (F4) | 1 | $69.95 | |
| 20 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 21 | 2602-230 | BLOCK,RATCHET-CHAIN ADJ | 1 | $12.35 | |
| 22 | 1702-265 | RACK,SHIFT FORK-W/MAGNET | 1 | $33.95 | |
| 23 | 2602-418 | SHAFT,REVERSE-8MM | 1 | $17.87 | |
| 24 | 2602-417 | SPRING,COMPRESSION | 1 | $3.44 | |
| 25 | 2602-579 | SLEEVE,REVERSE | 1 | $3.57 | |
| 26 | 1702-299 | FORK,SHIFT-W/WEAR PAD | 1 | $112.95 | |
| 27 | 2602-341 | FORK,SHIFT-WEAR PAD | 1 | $20.63 | |
| 28 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 29 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 30 | 8468-622 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 W/204 | 1 | $1.09 | |
| 31 | 8468-626 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 W/2353 | 1 | $1.09 | |
| 32 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 33 | 1702-267 | R/B 1702-447 | 1 | $399.95 | |
| 34 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 35 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 36 | 0730-197 | SENSOR,GEAR POSITION-KIT | 1 | $89.95 | |
| 37 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 38 | 2602-387 | SNUBBER,CHAIN-REVERSE | 1 | $3.02 | |
| 39 | 0630-285 | R/B 0630-347 | 1 | $283.95 | |
| 41 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 42 | 0630-331 | GEAR EXTENSION-ACTUATOR-MACH | 1 | $60.95 | |
| 43 | 0830-185 | O-RING, (-019) | 1 | $0.68 | |
| 44 | 0630-332 | BLOCK,DETENT-SHIFT ACTUATOR | 1 | $4.40 | |
| 45 | 2602-338 | WASHER,THRUST-12MM X 26MM X 1MM | 1 | $2.75 | |
| 46 | 2602-275 | GEAR, REVERSE IDLER-30T | 1 | $93.95 | |
| 47 | 2602-415 | SNUBBER,RUBBER-REVERSE IDLER | 1 | $1.78 | |
| 48 | 2602-342 | CHAIN,REXNORD-68P (11 WIDE) | 1 | $126.95 | |
| 49 | 1702-173 | IDLER,REV-W/BRG ASSY | 1 | $55.95 | |
| 50 | 2602-337 | BEARING-12MM X 14MM X 10MM | 1 | $1.64 | |
| 51 | 2602-277 | SHAFT,REVERSE-12MM | 1 | $16.49 |
