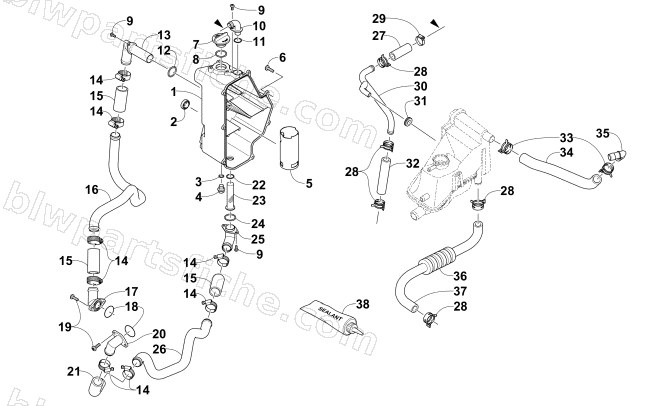

2015 Arctic Cat XF 9000 SNO PRO LTD 137 — OIL TANK ASSEMBLY
2015 XF 9000 SNO PRO LTD 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-963 | TANK,OIL-4 STRK-MACH | 1 | $244.95 | |
| 2 | 2670-257 | GLASS,SIGHT | 1 | $13.73 | |
| 3 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 4 | 2602-099 | PLUG,FILL-12 MM | 1 | $13.73 | |
| 5 | 2670-219 | TUBE,OIL TANK | 1 | $38.95 | |
| 6 | 1623-814 | SCREW,MAG FORM-TXPH-M6X2.0X24 | 1 | $1.09 | |
| 7 | 2670-224 | CAP,OIL TANK-W/ O-RING | 1 | $22.01 | |
| 8 | 2670-135 | O-RING,OIL CAP | 1 | $2.19 | |
| 9 | 1623-969 | SCREW,MAG FORM-TXPH-M6X2.0X12 Z&C | 1 | $1.64 | |
| 10 | 2670-218 | NIPPLE,OIL TANK-VENT | 1 | $19.25 | |
| 11 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 12 | 2670-406 | O-RING,OIL TANK-0.984 ID X 0.139 THK | 1 | $0.95 | |
| 13 | 2670-221 | NIPPLE,OIL TANK-OIL RETURN | 1 | $38.95 | |
| 14 | 2623-088 | CLAMP,HOSE-23/35 | 1 | $2.88 | |
| 15 | 0610-840 | HOSE,25.4mm DIA X 75mm-SAE J30 | 1 | $12.35 | |
| 16 | 2670-226 | TUBE,OIL RETURN-FORMED | 1 | $30.95 | |
| 17 | 2670-170 | FITTING,OIL RETURN-ENGINE | 1 | $78.95 | |
| 18 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 19 | 8471-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 Z&B | 1 | $0.68 | |
| 20 | 2670-169 | FITTING,OIL SUPPLY-ENGINE | 1 | $78.95 | |
| 21 | 0610-839 | HOSE, OIL FEED | 1 | $17.87 | |
| 22 | 0673-459 | O-RING,3/4ID X 1/16 (-018) | 1 | $1.23 | |
| 23 | 2670-222 | SCREEN,OIL TANK | 1 | $19.25 | |
| 24 | 2670-290 | O-RING,OIL TANK(2-120) | 1 | $0.95 | |
| 25 | 2670-220 | NIPPLE,OIL TANK-OIL FEED | 1 | $37.95 | |
| 26 | 2670-227 | TUBE,OIL FEED-FORMED | 1 | $24.77 | |
| 27 | 0610-869 | HOSE,BREATHER-OIL TANK-UPR | 1 | $3.57 | |
| 28 | 1623-288 | CLAMP,HOSE-SPRING (12W X 25) | 1 | $3.57 | |
| 29 | 1623-182 | CLAMP, INERCOOLER-SMALL | 1 | $4.40 | |
| 30 | 2670-267 | BREATHER,OIL TANK-W/CHECK VALVE | 1 | $126.95 | |
| 31 | 1623-958 | GROMMET,RUBBER-.5"ID X 1.00" OD X .09 GR | 1 | $3.44 | |
| 32 | 0610-844 | HOSE,BREATHER-OIL TANK | 1 | $16.49 | |
| 33 | 1623-292 | CLAMP,HOSE-SPRING (12W X 29) | 1 | $3.99 | |
| 34 | 0610-880 | HOSE,BREATHER-VENT | 1 | $27.95 | |
| 35 | 2670-324 | FITTING,ELBOW-PLASTIC | 1 | $5.65 | |
| 36 | 1619-486 | CONDUIT,FLEXIBLE-.875ID-5FT | 1 | $17.95 | |
| 37 | 0610-843 | HOSE,BREATHER-SEPARATOR | 1 | $37.95 | |
| 38 | 1048-063 | LOCTITE,5699-GASKET MAKER(70ML) | 1 | $69.95 |
