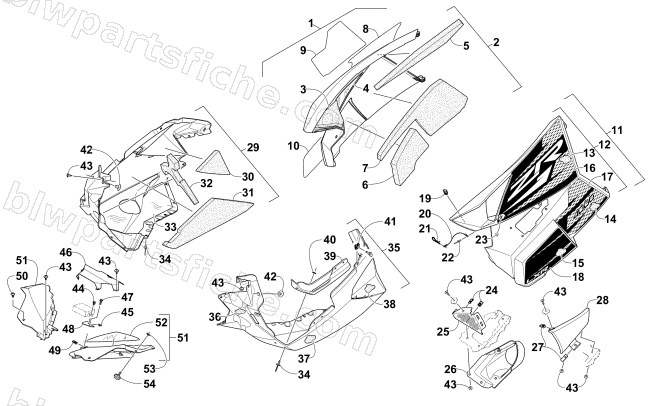

2015 Arctic Cat ZR 4000 LXR — SKID PLATE AND SIDE PANEL ASSEMBLY
2015 ZR 4000 LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4718-508 | PANEL,SIDE-RH W/DECALS(ZR 4000 GRN) | 1 | $359.95 | |
| 2 | 3718-180 | PANEL,SIDE-RH WITH FOAM-BLK (2 STROKE) | 1 | $267.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 0617-634 | FOAM,LWR SIDE PANEL-REAR-RH | 1 | $39.95 | |
| 8 | 1621-572 | DECAL,SIDE PANEL-UPR "ZR" RH | 1 | $39.95 | |
| 9 | 1621-780 | DECAL,SIDE PANEL-LWR "4000" RH | 1 | $27.95 | |
| 10 | 1621-790 | DECAL,SIDE PANEL FWD-RH-ZR 4000 | 1 | $43.95 | |
| 11 | 4718-509 | PANEL,SIDE-LH W/DECALS(ZR 4000 GRN) | 1 | $359.95 | |
| 12 | 4718-553 | PANEL,SIDE-LH-W/FOAM-BLK | 1 | $267.95 | |
| 13 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 14 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 15 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 16 | 1621-573 | DECAL,SIDE PANEL-UPR "ZR" LH | 1 | $39.95 | |
| 17 | 1621-781 | DECAL,SIDE PANEL-LWR "4000" LH | 1 | $27.95 | |
| 18 | 1621-791 | DECAL,SIDE PANEL FWD-LH-ZR 4000 | 1 | $43.95 | |
| 19 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 20 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 21 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 22 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 23 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 24 | 1623-052 | NUT,U | 1 | $0.95 | |
| 25 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 26 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 27 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 28 | 2602-793 | DUCT,INTAKE-OUTER-BLK | 1 | $19.25 | |
| 29 | 4718-520 | PLATE,SKID-RH ZR 4000-W/FOAM | 1 | $167.95 | |
| 30 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 31 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 32 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 33 | 6606-966 | FOIL,PROTECTIVE-LWR SKID-RH | 1 | $5.78 | |
| 34 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 35 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 36 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 37 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 38 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 39 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 40 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 41 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 42 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 43 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 45 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 46 | 6606-942 | SHIELD,HEAT-ECU | 1 | $32.95 | |
| 47 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 48 | 6606-941 | BRKT,MTG-ECU | 1 | $16.49 | |
| 49 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 50 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 51 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 51 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 52 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 53 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 54 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
