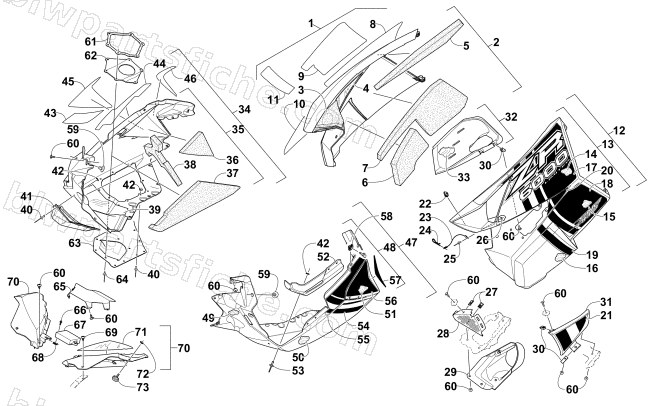

2015 Arctic Cat ZR 6000 SNO PRO LTD ES — SKID PLATE AND SIDE PANEL ASSEMBLY
2015 ZR 6000 SNO PRO LTD ES
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4718-286 | PANEL,SIDE-RH W/DECALS(ZR 6000 LTD ORN) | 1 | $359.95 | |
| 2 | 3718-438 | PANEL,SIDE-RH WHT-W/FOAM-2 STRK | 1 | $164.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 0617-634 | FOAM,LWR SIDE PANEL-REAR-RH | 1 | $39.95 | |
| 8 | 1621-602 | DECAL,SIDE PANEL-UPR-ORN-RH (ZR6000 LTD) | 1 | $110.95 | |
| 9 | 1621-624 | DECAL,SIDE PANEL-LWR-ORN-RH (LTD) | 1 | $30.95 | |
| 10 | 1621-622 | DECAL,SIDE PANEL-MID-ORN-RH (LTD) | 1 | $5.92 | |
| 11 | 1621-626 | DECAL,SIDE PANEL-FWD-ORN-RH (LTD) | 1 | $15.11 | |
| 12 | 4718-287 | PANEL,SIDE-LH W/DECALS(ZR 6000 LTD ORN) | 1 | $359.95 | |
| 13 | 4718-555 | PANEL,SIDE-LH-W/FOAM-WHT | 1 | $164.95 | |
| 14 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 15 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 16 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 17 | 1621-603 | DECAL,SIDE PANEL-UPR-ORN-LH (ZR6000 LTD) | 1 | $110.95 | |
| 18 | 1621-625 | DECAL,SIDE PANEL-LWR-ORN-LH (LTD) | 1 | $30.95 | |
| 19 | 1621-627 | DECAL,SIDE PANEL-FWD-ORN-LH (LTD) | 1 | $15.11 | |
| 20 | 2621-295 | DECAL,SIDE-PANEL-MID-REAR-LH (LTD ORN) | 1 | $9.59 | |
| 21 | 2621-293 | DECAL,SIDE-PANEL-MID-VENT-LH (LTD ORN) | 1 | $9.59 | |
| 22 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 23 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 24 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 25 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 26 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 27 | 1623-052 | NUT,U | 1 | $0.95 | |
| 28 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 29 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 30 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 31 | 2602-803 | DUCT,INTAKE-OUTER-WHT | 1 | $19.25 | |
| 32 | 1702-369 | DUCT,AIR-CLUTCH W/FOIL | 1 | $39.95 | |
| 33 | 6606-694 | FOIL,CLUTCH DUCT-2 STROKE | 1 | $3.71 | |
| 34 | 4718-324 | PLATE,SKID-RH W/DECAL (600 LTD ORN) | 1 | $244.95 | |
| 35 | 4718-536 | PLATE,SKID-RH WHT-W/FOAM (6000) | 1 | $217.95 | |
| 36 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 37 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 38 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 39 | 2612-970 | R/B 3612-327 | 1 | $16.95 | |
| 40 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 41 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 42 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 43 | 1621-630 | DECAL,SKID PLATE-FWD-ORN-RH (LTD) | 1 | $20.63 | |
| 44 | 1621-628 | DECAL,SKID PLATE-UPPER-ORN-RH (LTD) | 1 | $6.75 | |
| 45 | 1621-680 | DECAL,SKID PLATE-MID-RH (LTD) | 1 | $16.49 | |
| 46 | 1621-682 | DECAL,SKID PLATE-REAR-RH (LTD) | 1 | $13.73 | |
| 47 | 4718-189 | PLATE,SKID-LH-WHT/ORN W/DECALS (LTD) | 1 | $152.95 | |
| 48 | 4718-533 | PLATE,SKID-LH-W/FOAM-WHT | 1 | $126.95 | |
| 49 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 50 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 51 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 52 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 53 | 8061-688 | RIVET,BLIND-LF SS66 ZINC | 1 | $0.95 | |
| 54 | 1621-631 | DECAL,SKID PLATE-FWD-ORN-LH (LTD) | 1 | $19.25 | |
| 55 | 1621-629 | DECAL,SKID PLATE-UPPER-ORN-LH (LTD) | 1 | $6.75 | |
| 56 | 1621-681 | DECAL,SKID PLATE-MID-LH (LTD) | 1 | $5.37 | |
| 57 | 1621-683 | DECAL,SKID PLATE-REAR-LH (LTD) | 1 | $13.73 | |
| 58 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 59 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 60 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 61 | 2612-972 | PLATE,EXHAUST OUTLET | 1 | $15.11 | |
| 62 | 2612-971 | SEAL,EXHAUST OUTLET-CWI | 1 | $38.95 | |
| 63 | 1712-963 | DEFLECTOR,EXHAUST OUTLET-PTD BLK | 1 | $32.95 | |
| 64 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 65 | 6606-940 | SHIELD,HEAT-ECU | 1 | $26.95 | |
| 66 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 67 | 0730-238 | ECU,PROGRAMMED-2 STRK-9T/2.86P | 1 | $1,865.95 | |
| 68 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 69 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 70 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 70 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 71 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 72 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 73 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
