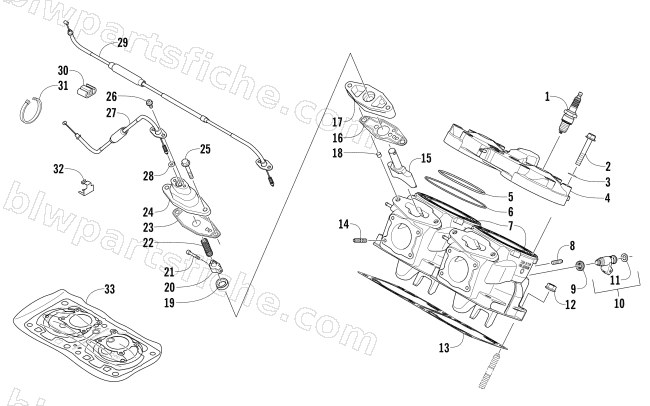

2015 Arctic Cat ZR 6000 SNO PRO RR — CYLINDER AND HEAD ASSEMBLY
2015 ZR 6000 SNO PRO RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0217-762 | SPARK PLUG-BPR9ES | 1 | $4.82 | |
| 2 | 0923-012 | SCREW,CAP-HFH M8X1.25X50 CL10.9 | 1 | $2.06 | |
| 3 | 0930-019 | O-RING, 7.59 X 2.62-NBR | 1 | $2.19 | |
| 4 | 1904-001 | HEAD, CYLINDER-600-ASSY | 1 | $258.95 | |
| 5 | 0930-018 | O-RING, 115.5 X 1.8-NBR | 1 | $2.47 | |
| 6 | 0930-020 | O-RING,85.8 X 2.4-FKM | 1 | $8.21 | |
| 7 | 1904-005 | CYLINDER, 600 DSI-ASSY | 1 | $1,457.95 | |
| 8 | 0923-046 | STUD, M6-FUEL RAIL | 1 | $20.63 | |
| 9 | 0930-032 | SEAL, INJECTOR TIP | 1 | $9.59 | |
| 10 | 0910-009 | INJECTOR, DEKA V- 50244(600cwi) | 1 | $71.95 | |
| 11 | 0930-036 | O-RING, INJECTOR BASE | 1 | $19.25 | |
| 12 | 0923-029 | NUT,HEX FLANGE-M10X1.25 CL8.8 | 1 | $1.23 | |
| 13 | 0930-049 | GASKET, CYLINDER BASE-600 | 1 | $45.95 | |
| 14 | 0923-053 | STUD, M6X12-EXHAUST MANIFOLD | 1 | $1.23 | |
| 15 | 0909-021 | VALVE,EXHAUST-600 STEEL | 1 | $101.95 | |
| 16 | 0930-022 | GASKET,EXHAUST VALVE CASE | 1 | $24.95 | |
| 17 | 1909-001 | PLATE, EXHAUST VALVE W/SEAL & DOWELS | 1 | $117.95 | |
| 18 | 0829-062 | DOWEL,SLEEVE-OD8 X L7 | 1 | $1.50 | |
| 19 | 0930-001 | R/B 0930-059 | 1 | $14.95 | |
| 20 | 0909-009 | CLAMP, EXHAUST VALVE | 1 | $15.11 | |
| 21 | 0923-005 | PIN,EXHAUST VALVE | 1 | $26.95 | |
| 22 | 0909-020 | SPRING, VALVE CABLE | 1 | $3.44 | |
| 23 | 0930-010 | GASKET,EXHAUST VALVE COVER | 1 | $22.01 | |
| 24 | 0909-018 | COVER,EXHAUST VALVE-MACH | 1 | $26.95 | |
| 25 | 0923-021 | SCREW,CAP-HFH M6X1X40 CL8.8 | 1 | $2.75 | |
| 26 | 0923-002 | SCREW,CAP-TSRDWH M5X.8X12 CL 10.9 | 1 | $0.55 | |
| 27 | 0909-019 | CABLE, EXHAUST VALVE-MAG | 1 | $94.95 | |
| 28 | 0930-008 | O-RING,5.23 X 2.62-NBR | 1 | $1.09 | |
| 29 | 0909-006 | CABLE, EXHAUST VALVE-PTO | 1 | $101.95 | |
| 30 | 0909-001 | CLAMP,EXHAUST VALVE CABLE | 1 | $6.75 | |
| 31 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 32 | 0909-002 | HOLDER,EXHAUST VALVE CABLE | 1 | $16.49 | |
| 33 | 6639-613 | R/B 8639-143 | 1 | $217.95 | |
| 33 | 6639-614 | R/B 8639-142 | 1 | $332.95 |
