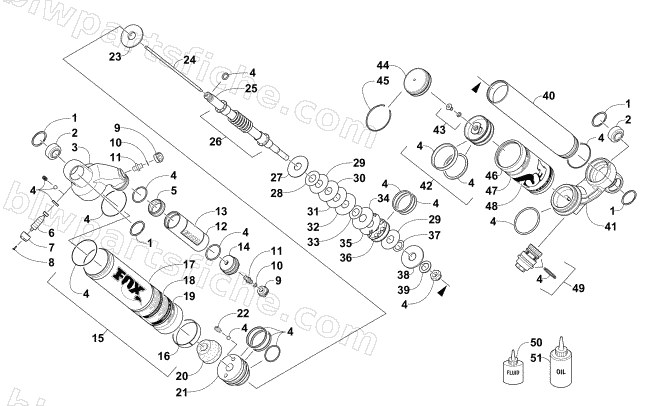

2015 Arctic Cat ZR 6000 TUCKER HIBBERT RR — FRONT SUSPENSION SHOCK ABSORBER
2015 ZR 6000 TUCKER HIBBERT RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3703-398 | SHOCK,SKI-EVOL X KASHIMA18.64"-RH | 1 | $1,495.95 | |
| 0 | 3703-399 | SHOCK,SKI-EVOL X KASHIMA18.64"-LH | 1 | $1,495.95 | |
| 1 | 3604-147 | RETAINING RING,INTERNAL SPIRAL | 1 | $16.49 | |
| 2 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 3 | 3603-381 | CAP,BODY-EVOL3-1.834 BORE | 1 | $177.95 | |
| 3 | 3603-395 | CAP,BODY-EVOL3-1.834 BORE | 1 | $177.95 | |
| 4 | 3603-420 | KIT, REBUILD - FLOAT 3 - EVOL RC2 | 1 | $171.95 | |
| 5 | 3603-371 | PISTON,FLOATING-ASSY-1.070 BORE | 1 | $44.95 | |
| 6 | 3603-384 | KNOB,REBOUND ADJUST-3/8-32 | 1 | $26.95 | |
| 7 | 3603-386 | KNOB,DAMPING ADJUST-REBOUND | 1 | $7.30 | |
| 8 | 3603-377 | SCREW,#4-40 X 1/4 SS | 1 | $12.35 | |
| 9 | 3603-367 | CAP,VALVE-EVOL-BLACK | 1 | $3.99 | |
| 10 | 2603-965 | SEAL,CAP-EVOL AIR VALVE-.296"ODX.125"ID | 1 | $1.64 | |
| 11 | 2603-511 | VALVE,AIR-LOW TEMP (FOX) | 1 | $32.95 | |
| 12 | 3603-445 | RESERVOIR, KASHIMA 1.07 x 4.50 | 1 | $109.95 | |
| 13 | 3603-373 | DECAL,FLOAT X EVOL | 1 | $20.63 | |
| 14 | 3603-372 | END CAP-RESERVOIR-ASSY- 1.070 BORE | 1 | $32.95 | |
| 15 | 3603-455 | SLEEVE ASSY-KASHIMA-FLOAT | 1 | $479.95 | |
| 16 | 3603-376 | BEARING,INTERNAL-1.662 ID X .375 TLG | 1 | $21.95 | |
| 17 | 3603-442 | DECAL2013 FLOAT 3 FS | 1 | $19.25 | |
| 18 | 3603-418 | DECAL BAND [4.4 X 1.5] WARNING SYMBOLS | 1 | $12.35 | |
| 19 | 3603-439 | DECAL 2014 BAND 1 SS TH | 1 | $20.63 | |
| 20 | 3603-005 | BUMPER,BLACK-.498 SHAFT X .883" TLG | 1 | $18.95 | |
| 21 | 3603-409 | BEARING ASSY-1.459 BORE X 1.388" | 1 | $79.95 | |
| 22 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 23 | 3603-008 | SPACER,SHAFT-.504ID X 1.125OD X .100"THK | 1 | $33.95 | |
| 24 | 3603-387 | ROD,DAMPING ADJUST-.175 OD X 7.40" | 1 | $21.95 | |
| 25 | 3603-423 | SHAFT .498OD X 8.7 - SERVICE SET | 1 | $221.95 | |
| 26 | 3603-394 | SPRING ASSEMBLY | 1 | $70.95 | |
| 27 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 28 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 29 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 30 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 31 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 32 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 33 | 0603-333 | VALVE, .800X.006(3/8ID) | 1 | $13.95 | |
| 34 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 35 | 4604-038 | VALVE,BLEED 3PRT-1.300ODX.375IDX.008 THK | 1 | $12.95 | |
| 36 | 3603-397 | PISTON,DAMPING-1.459 BORE-3 PORT | 1 | $167.95 | |
| 37 | 0603-895 | VALVE, SHOCK .800X.004 (3/8 ID) | 1 | $7.95 | |
| 38 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 39 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 40 | 3603-444 | BODY, KASHIMA FLOAT 1.459 x 9.1 | 1 | $200.95 | |
| 41 | 3603-382 | BODY,CAP-PIGGYBACK-2.3" DROP RESERVOIR | 1 | $191.95 | |
| 42 | 3603-422 | PISTON ASSY - FLOAT MAX BLEED | 1 | $70.95 | |
| 43 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 44 | 3603-392 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $38.95 | |
| 45 | 3603-379 | RING,RETAINING-SPIRAL-1.117 OD | 1 | $2.61 | |
| 46 | 3603-446 | RESERVOIR, KASHIMA 1.8 x 4.00 | 1 | $128.95 | |
| 47 | 3603-438 | DECAL 2014 BAND 2 SS TH | 1 | $19.25 | |
| 48 | 3603-437 | DECAL, RESERVOIR - FS KASHIMA | 1 | $19.25 | |
| 49 | 3603-443 | DAMPING ADJUST ASSY VALVE CODE MED | 1 | $147.95 | |
| 50 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 | |
| 51 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
