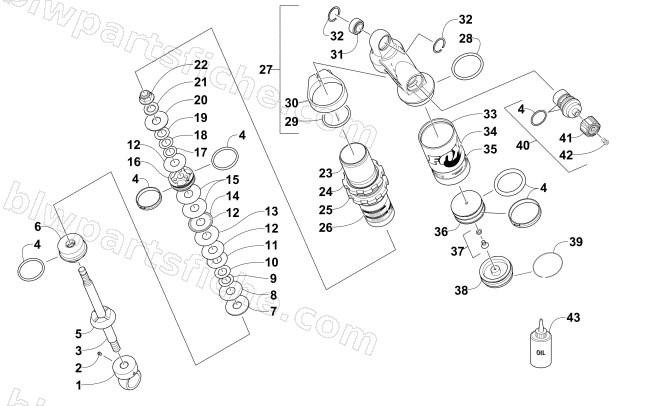

2015 Arctic Cat ZR 6000 TUCKER HIBBERT RR — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2015 ZR 6000 TUCKER HIBBERT RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-732 | SHOCK,FRT ARM-KASHIMA RR-12.36" | 1 | $767.95 | |
| 1 | 3604-842 | EYELET, SHOCK | 1 | $221.95 | |
| 2 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 3 | 3604-895 | SHAFT,SHOCK-.498 X 6.96" | 1 | $98.95 | |
| 4 | 4604-017 | KIT,REBUILD-SEAL/BEARING | 1 | $93.95 | |
| 5 | 3604-530 | BUMPER,SHOCK-.450 ID X .400 TLG | 1 | $49.95 | |
| 6 | 2604-413 | BEARING,ENDCAP.498" X 1.21"-ASSY | 1 | $151.95 | |
| 7 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 8 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 9 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 10 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 11 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 12 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 13 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 14 | 3604-788 | VALVE,RING SHIM-1.25ODX1.11IDX.012THK | 1 | $17.95 | |
| 15 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 16 | 2603-987 | PISTON, HI FLOW-PM-NO BLEED | 1 | $37.95 | |
| 17 | 3604-171 | VALVE, .600X.004(3/8ID) | 1 | $12.95 | |
| 18 | 0603-330 | VALVE, .700X .006 (3/8 ID) | 1 | $12.95 | |
| 19 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 20 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 21 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 22 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 23 | 3603-441 | BODY, KASHIMA 1.459 x 5.55 | 1 | $178.95 | |
| 24 | 2604-841 | RING,PRELOAD LOCK-2.40 OD X .300 TLG | 1 | $50.95 | |
| 25 | 2604-840 | RING,PRELOAD-2.40 OD X .600 TLG | 1 | $50.95 | |
| 26 | 3603-418 | DECAL BAND [4.4 X 1.5] WARNING SYMBOLS | 1 | $12.35 | |
| 27 | 3604-522 | BODY,CAP-PIGGYBACK -102.5 DEG-ASSY | 1 | $408.95 | |
| 28 | 2603-504 | O-RING,.103 CS X 1.737 ID | 1 | $13.95 | |
| 29 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 30 | 3604-532 | CLAMP,BODY CAP-1.90 ID X M5 | 1 | $81.95 | |
| 31 | 3604-526 | BEARING,SPHERICAL-.875 OD X .375 W | 1 | $89.95 | |
| 32 | 3604-527 | RING,RETAINING-SPIRAL-.021"X.926" OD | 1 | $13.73 | |
| 33 | 3603-440 | RESERVOIR, KASHIMA 1.834 X 3.500 | 1 | $134.95 | |
| 34 | 3603-437 | DECAL, RESERVOIR - FS KASHIMA | 1 | $19.25 | |
| 35 | 3603-438 | DECAL 2014 BAND 2 SS TH | 1 | $19.25 | |
| 36 | 3604-422 | BODY,1.459 BORE-5.590 TLG | 1 | $169.95 | |
| 37 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 38 | 3603-392 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $38.95 | |
| 39 | 3603-379 | RING,RETAINING-SPIRAL-1.117 OD | 1 | $2.61 | |
| 40 | 4604-019 | DAMPING ADJUST-LSC ADJUSTER ASSY | 1 | $89.95 | |
| 41 | 3603-385 | KNOB,DAMPING ADJUST-LOW SPEED | 1 | $3.99 | |
| 42 | 3603-377 | SCREW,#4-40 X 1/4 SS | 1 | $12.35 | |
| 43 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
