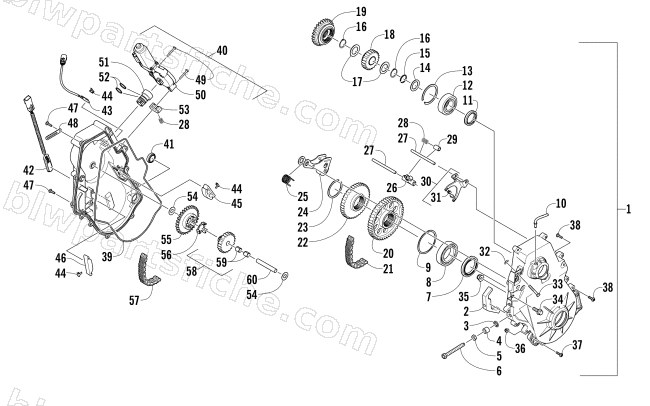

2015 Arctic Cat ZR 7000 SNO PRO LTD EL TIGRE — CHAIN CASE ASSEMBLY
2015 ZR 7000 SNO PRO LTD EL TIGRE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1702-371 | CASE,CHAIN-MFG ASSY(7000) | 1 | $375.95 | |
| 2 | 2602-465 | BLOCK,TENSIONER-CHAIN ADJUST-MACH | 1 | $75.95 | |
| 3 | 2623-057 | WASHER,SEALING-RUBBER (YM) | 1 | $1.92 | |
| 4 | 2602-707 | SPACER,CHAIN ADJUSTER | 1 | $9.59 | |
| 5 | 0123-150 | NUT,JAM 3/8-16 | 1 | $0.40 | |
| 6 | 2602-735 | SCREW,CHAIN ROLLER-3/8-16 X 3.25" | 1 | $13.73 | |
| 7 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 8 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 9 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 10 | 2602-641 | FITTING,VENT-W/CHECK BALL | 1 | $8.21 | |
| 11 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 12 | 2602-734 | BEARING,30 X 62 X 20 | 1 | $20.63 | |
| 13 | 2602-729 | SNAP RING (DKL-62) | 1 | $3.57 | |
| 14 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 15 | 1423-175 | RING,RETAINING-EXTERNAL (30MM SHAFT) | 1 | $1.92 | |
| 16 | 1623-690 | SNAP RING,EXTL-.925 ID | 1 | $1.09 | |
| 17 | 2602-339 | WASHER,THRUST-1.00 X 1.562 X .062 | 1 | $4.26 | |
| 18 | 1702-351 | SPROCKET,BW-21T REV 13W-W/BRG ASSY | 1 | $102.95 | |
| 19 | 2602-270 | SHIFT,COLLAR | 1 | $88.95 | |
| 20 | 2602-758 | SPROCKET,BW-49T(13 WIDE/34 SPLINE) | 1 | $144.95 | |
| 21 | 2602-760 | CHAIN,BORG WARNER-90P (13 WIDE) | 1 | $200.95 | |
| 22 | 2602-276 | SPROCKET,REX-40T(11 WIDE/34 SPLINE) | 1 | $43.95 | |
| 23 | 2602-629 | SNAP RING-(MSH-43) | 1 | $2.61 | |
| 24 | 1702-400 | TENSIONER,CHAIN-ASSY | 1 | $75.95 | |
| 25 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 26 | 1702-265 | RACK,SHIFT FORK-W/MAGNET | 1 | $33.95 | |
| 27 | 2602-418 | SHAFT,REVERSE-8MM | 1 | $17.87 | |
| 28 | 2602-417 | SPRING,COMPRESSION | 1 | $3.44 | |
| 29 | 2602-579 | SLEEVE,REVERSE | 1 | $3.57 | |
| 30 | 1702-299 | FORK,SHIFT-W/WEAR PAD | 1 | $112.95 | |
| 31 | 2602-341 | FORK,SHIFT-WEAR PAD | 1 | $20.63 | |
| 32 | 1623-409 | RETAINER,PUSHNUT-1/4 | 1 | $1.09 | |
| 33 | 8402-640 | SCREW,CAP-HH-M6X1.0X40-CL 8.8-Z&Y | 1 | $0.68 | |
| 34 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 35 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 36 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 37 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 38 | 1623-814 | SCREW,MAG FORM-TXPH-M6X2.0X24 | 1 | $1.09 | |
| 39 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 40 | 1702-368 | R/B 1702-495 | 1 | $382.95 | |
| 41 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 42 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 43 | 0730-197 | SENSOR,GEAR POSITION-KIT | 1 | $89.95 | |
| 44 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 45 | 2602-749 | SNUBBER,CHAIN-REVERSE | 1 | $48.95 | |
| 46 | 2602-387 | SNUBBER,CHAIN-REVERSE | 1 | $3.02 | |
| 47 | 8468-626 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 W/2353 | 1 | $1.09 | |
| 48 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 50 | 0630-285 | R/B 0630-347 | 1 | $283.95 | |
| 51 | 0630-331 | GEAR EXTENSION-ACTUATOR-MACH | 1 | $60.95 | |
| 52 | 0830-185 | O-RING, (-019) | 1 | $0.68 | |
| 53 | 0630-332 | BLOCK,DETENT-SHIFT ACTUATOR | 1 | $4.40 | |
| 54 | 2602-338 | WASHER,THRUST-12MM X 26MM X 1MM | 1 | $2.75 | |
| 55 | 2602-751 | GEAR,REVERSE IDLER-30T | 1 | $93.95 | |
| 56 | 2602-415 | SNUBBER,RUBBER-REVERSE IDLER | 1 | $1.78 | |
| 57 | 2602-342 | CHAIN,REXNORD-68P (11 WIDE) | 1 | $126.95 | |
| 58 | 1702-173 | IDLER,REV-W/BRG ASSY | 1 | $55.95 | |
| 59 | 2602-337 | BEARING-12MM X 14MM X 10MM | 1 | $1.64 | |
| 60 | 2602-277 | SHAFT,REVERSE-12MM | 1 | $16.49 |
