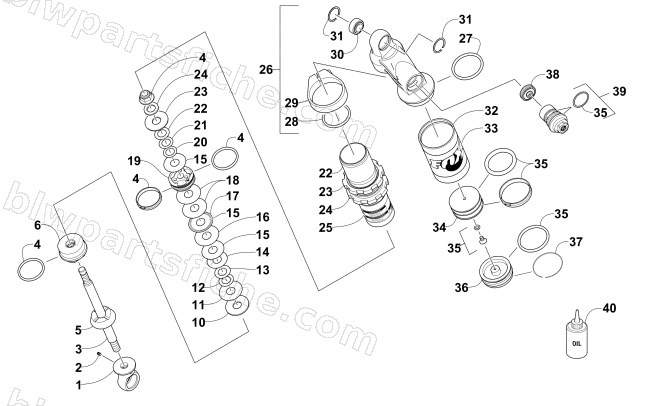

2015 Arctic Cat ZR 7000 SNO PRO RR — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2015 ZR 7000 SNO PRO RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-487 | SHOCK,FRT ARM-RR-12.36" | 1 | $640.95 | |
| 1 | 3604-842 | EYELET, SHOCK | 1 | $221.95 | |
| 2 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 3 | 3604-895 | SHAFT,SHOCK-.498 X 6.96" | 1 | $98.95 | |
| 4 | 2603-849 | KIT,REBUILD-SEAL/BEARING - FRT A SHOCK | 1 | $153.95 | |
| 5 | 3604-530 | BUMPER,SHOCK-.450 ID X .400 TLG | 1 | $49.95 | |
| 6 | 2604-413 | BEARING,ENDCAP.498" X 1.21"-ASSY | 1 | $151.95 | |
| 7 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 8 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 9 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 10 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 11 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 12 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 13 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 14 | 3604-788 | VALVE,RING SHIM-1.25ODX1.11IDX.012THK | 1 | $17.95 | |
| 15 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 16 | 2603-987 | PISTON, HI FLOW-PM-NO BLEED | 1 | $37.95 | |
| 17 | 3604-171 | VALVE, .600X.004(3/8ID) | 1 | $12.95 | |
| 18 | 0603-330 | VALVE, .700X .006 (3/8 ID) | 1 | $12.95 | |
| 19 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 20 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 21 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 22 | 3604-729 | BODY,INTERNAL GROOVES-1.459"BOREX5.5"TLG | 1 | $184.95 | |
| 23 | 2604-841 | RING,PRELOAD LOCK-2.40 OD X .300 TLG | 1 | $50.95 | |
| 24 | 2604-840 | RING,PRELOAD-2.40 OD X .600 TLG | 1 | $50.95 | |
| 25 | 3603-418 | DECAL BAND [4.4 X 1.5] WARNING SYMBOLS | 1 | $12.35 | |
| 26 | 3604-522 | BODY,CAP-PIGGYBACK -102.5 DEG-ASSY | 1 | $408.95 | |
| 27 | 2603-504 | O-RING,.103 CS X 1.737 ID | 1 | $13.95 | |
| 28 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 29 | 3604-532 | CLAMP,BODY CAP-1.90 ID X M5 | 1 | $81.95 | |
| 30 | 3604-526 | BEARING,SPHERICAL-.875 OD X .375 W | 1 | $89.95 | |
| 31 | 3604-527 | RING,RETAINING-SPIRAL-.021"X.926" OD | 1 | $13.73 | |
| 32 | 3604-539 | KIT,REBUILD-1.834" BORE-RESERVOIR | 1 | $200.95 | |
| 33 | 3604-528 | RESERVOIR,1.834 BORE X 3.25 TLG | 1 | $184.95 | |
| 34 | 3603-378 | DECAL,RESERVOIR-PERFORMANCE SERIES | 1 | $17.87 | |
| 35 | 3604-524 | PISTON,FLOATING-ASSY-1.834" BORE | 1 | $117.95 | |
| 36 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 37 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 38 | 3604-187 | DAMPING ADJUST ASSY,PISTON-CONCENTRIC AD | 1 | $265.95 | |
| 39 | 2603-527 | CARTRIDGE,SINGLE ADJ-DAMP ADJ ASSY | 1 | $112.95 | |
| 40 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
