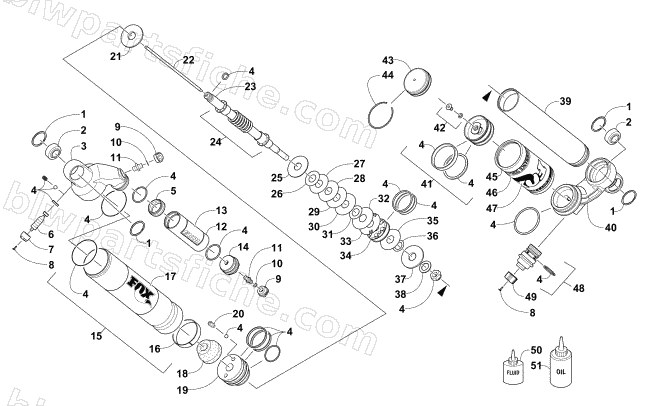

2015 Arctic Cat ZR 9000 SNO PRO RR — FRONT SUSPENSION SHOCK ABSORBER
2015 ZR 9000 SNO PRO RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3703-344 | SHOCK,SKI-EVOL X-RH (RR) | 1 | $1,263.95 | |
| 0 | 3703-345 | SHOCK,SKI-EVOL X-LH (RR) | 1 | $1,263.95 | |
| 1 | 3604-147 | RETAINING RING,INTERNAL SPIRAL | 1 | $16.49 | |
| 2 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 3 | 3603-381 | CAP,BODY-EVOL3-1.834 BORE | 1 | $177.95 | |
| 3 | 3603-395 | CAP,BODY-EVOL3-1.834 BORE | 1 | $177.95 | |
| 4 | 3603-420 | KIT, REBUILD - FLOAT 3 - EVOL RC2 | 1 | $171.95 | |
| 5 | 3603-371 | PISTON,FLOATING-ASSY-1.070 BORE | 1 | $44.95 | |
| 6 | 3603-384 | KNOB,REBOUND ADJUST-3/8-32 | 1 | $26.95 | |
| 7 | 3603-386 | KNOB,DAMPING ADJUST-REBOUND | 1 | $7.30 | |
| 8 | 3603-377 | SCREW,#4-40 X 1/4 SS | 1 | $12.35 | |
| 9 | 3603-367 | CAP,VALVE-EVOL-BLACK | 1 | $3.99 | |
| 10 | 2603-965 | SEAL,CAP-EVOL AIR VALVE-.296"ODX.125"ID | 1 | $1.64 | |
| 11 | 2603-511 | VALVE,AIR-LOW TEMP (FOX) | 1 | $32.95 | |
| 12 | 3603-002 | RESERVOIR,EVOL CHAMBER-4.50" | 1 | $54.95 | |
| 13 | 3603-373 | DECAL,FLOAT X EVOL | 1 | $20.63 | |
| 14 | 3603-372 | END CAP-RESERVOIR-ASSY- 1.070 BORE | 1 | $32.95 | |
| 15 | 3603-290 | SLEEVE,FLOAT-DUAL WIPER-8.80"TLG-ASSY | 1 | $240.95 | |
| 16 | 3603-376 | BEARING,INTERNAL-1.662 ID X .375 TLG | 1 | $21.95 | |
| 17 | 3603-369 | DECAL,FLOAT 3-W/WARNINGS | 1 | $17.87 | |
| 18 | 3603-005 | BUMPER,BLACK-.498 SHAFT X .883" TLG | 1 | $18.95 | |
| 19 | 3603-409 | BEARING ASSY-1.459 BORE X 1.388" | 1 | $79.95 | |
| 20 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 21 | 3603-008 | SPACER,SHAFT-.504ID X 1.125OD X .100"THK | 1 | $33.95 | |
| 22 | 3603-387 | ROD,DAMPING ADJUST-.175 OD X 7.40" | 1 | $21.95 | |
| 23 | 3603-423 | SHAFT .498OD X 8.7 - SERVICE SET | 1 | $221.95 | |
| 24 | 3603-394 | SPRING ASSEMBLY | 1 | $70.95 | |
| 25 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 26 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 27 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 28 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 29 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 30 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 31 | 0603-333 | VALVE, .800X.006(3/8ID) | 1 | $13.95 | |
| 32 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 33 | 4604-038 | VALVE,BLEED 3PRT-1.300ODX.375IDX.008 THK | 1 | $12.95 | |
| 34 | 3603-397 | PISTON,DAMPING-1.459 BORE-3 PORT | 1 | $167.95 | |
| 35 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 36 | 0603-895 | VALVE, SHOCK .800X.004 (3/8 ID) | 1 | $7.95 | |
| 37 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 38 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 39 | 3603-360 | BODY,SHOCK-1.459 BORE X 9.1 TLG | 1 | $101.95 | |
| 40 | 3603-382 | BODY,CAP-PIGGYBACK-2.3" DROP RESERVOIR | 1 | $191.95 | |
| 41 | 3603-422 | PISTON ASSY - FLOAT MAX BLEED | 1 | $70.95 | |
| 42 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 43 | 3603-392 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $38.95 | |
| 44 | 3603-379 | RING,RETAINING-SPIRAL-1.117 OD | 1 | $2.61 | |
| 45 | 3603-388 | RESERVOIR,1.834 BORE X 4.00 TLG | 1 | $110.95 | |
| 46 | 3603-365 | DECAL,BAND-PERFORMANCE SERIES | 1 | $17.87 | |
| 47 | 3603-378 | DECAL,RESERVOIR-PERFORMANCE SERIES | 1 | $17.87 | |
| 48 | 0403-380 | DAMPING ADJUST-ASSY | 1 | $129.95 | |
| 49 | 3603-385 | KNOB,DAMPING ADJUST-LOW SPEED | 1 | $3.99 | |
| 50 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 | |
| 51 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
