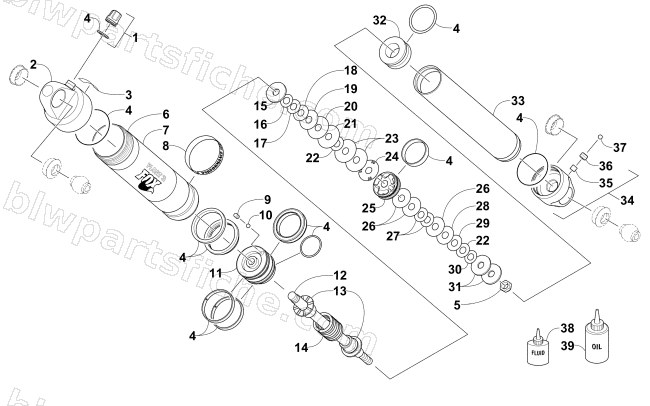

2016 Arctic Cat XF 7000 HIGH COUNTRY 141 — FRONT SUSPENSION SHOCK ABSORBER
2016 XF 7000 HIGH COUNTRY 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3703-336 | SHOCK,SKI-FLOAT 3-17.83" - 40" | 1 | $733.95 | |
| 1 | 3603-366 | CAP,VALVE-FLOAT GEN II-BLK-W/ O-RING | 1 | $38.95 | |
| 2 | 3603-333 | SLEEVE,CAP ASSY-FLOAT GEN II | 1 | $167.95 | |
| 3 | 3603-359 | DECAL,AIR PRESSURE | 1 | $10.97 | |
| 4 | 3603-293 | KIT,REBUILD-SEAL/BEARING | 1 | $110.95 | |
| 5 | 3603-018 | NUT,LOCK,3/8-24THDX.562 FLATS | 1 | $2.95 | |
| 6 | 3603-290 | SLEEVE,FLOAT-DUAL WIPER-8.80"TLG-ASSY | 1 | $240.95 | |
| 7 | 3603-369 | DECAL,FLOAT 3-W/WARNINGS | 1 | $17.87 | |
| 8 | 3603-365 | DECAL,BAND-PERFORMANCE SERIES | 1 | $17.87 | |
| 9 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 10 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 11 | 3603-291 | BEARING ASSY-1.834" BORE,.498" X 1.388" | 1 | $216.95 | |
| 12 | 3603-361 | SHAFT,SHOCK-.498 X 9.60" | 1 | $67.95 | |
| 13 | 2603-522 | GUIDE,SPRING-1.15OD X .800 TLG | 1 | $89.95 | |
| 14 | 2603-656 | SPRING,NEG.2.500 TLGX0.830 ID X 160 LBS | 1 | $97.95 | |
| 15 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 16 | 0603-332 | VALVE, .700X.010(3/8ID) | 1 | $12.95 | |
| 17 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 18 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 19 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 20 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 21 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 22 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 23 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 24 | 3603-344 | VALVE, DB 3 PORT-1.300OD X.375IDX.008THK | 1 | $8.95 | |
| 25 | 3603-397 | PISTON,DAMPING-1.459 BORE-3 PORT | 1 | $167.95 | |
| 26 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 27 | 0603-895 | VALVE, SHOCK .800X.004 (3/8 ID) | 1 | $7.95 | |
| 28 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 29 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 30 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 31 | 2604-966 | WASHER,TOP OUT-.950OD X .378ID X .050TH | 1 | $4.95 | |
| 32 | 3603-023 | PISTON,FLOATING-1.459 BORE-NYLON-ASSY | 1 | $55.95 | |
| 33 | 3603-360 | BODY,SHOCK-1.459 BORE X 9.1 TLG | 1 | $101.95 | |
| 34 | 3603-332 | BODY,CAP-1.459"-PELLET PORT-ASSY | 1 | $167.95 | |
| 35 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 36 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 37 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 38 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 | |
| 39 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
