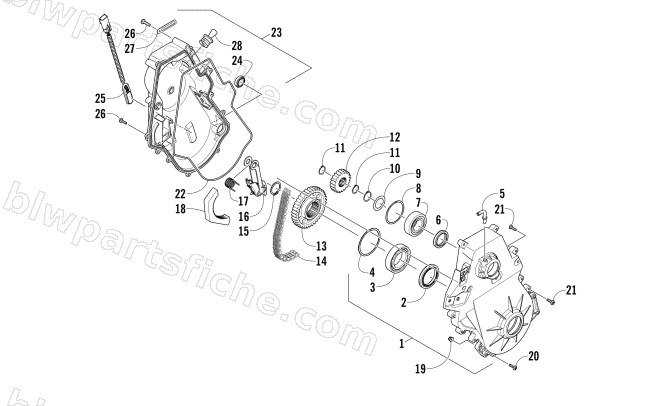

2016 Arctic Cat XF 8000 HIGH COUNTRY 141 SNO PRO EARLY BUILD — CHAIN CASE ASSEMBLY
2016 XF 8000 HIGH COUNTRY 141 SNO PRO EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1702-363 | R/B 1702-483 | 1 | $269.95 | |
| 2 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 3 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 4 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 5 | 2602-641 | FITTING,VENT-W/CHECK BALL | 1 | $8.21 | |
| 6 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 7 | 2602-734 | BEARING,30 X 62 X 20 | 1 | $20.63 | |
| 8 | 2602-236 | SNAP RING(MKA-62) | 1 | $3.16 | |
| 9 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 10 | 1423-175 | RING,RETAINING-EXTERNAL (30MM SHAFT) | 1 | $1.92 | |
| 11 | 1623-690 | SNAP RING,EXTL-.925 ID | 1 | $1.09 | |
| 12 | 2602-823 | SPROCKET,BW-19T FWD-(13 WIDE/19 SPLINE) | 1 | $22.01 | |
| 13 | 2602-746 | SPROCKET,BW-50T(13 WIDE/34 SPLINE) | 1 | $127.95 | |
| 14 | 2602-760 | CHAIN,BORG WARNER-90P (13 WIDE) | 1 | $200.95 | |
| 15 | 2602-629 | SNAP RING-(MSH-43) | 1 | $2.61 | |
| 17 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 18 | 2602-230 | BLOCK,RATCHET-CHAIN ADJ | 1 | $12.35 | |
| 19 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 20 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 21 | 8468-622 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 W/204 | 1 | $1.09 | |
| 22 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 23 | 1702-178 | R/B 1702-445 | 1 | $180.95 | |
| 24 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 25 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 26 | 8468-626 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 W/2353 | 1 | $1.09 | |
| 27 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 28 | 2602-440 | PLUG,DROPCASE-2 STROKE | 1 | $3.85 |
