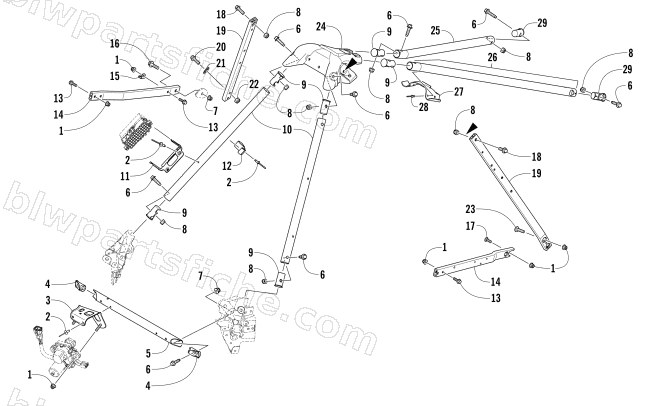

2016 Arctic Cat XF 8000 HIGH COUNTRY 141 SNO PRO EARLY BUILD — STEERING SUPPORT ASSEMBLY
2016 XF 8000 HIGH COUNTRY 141 SNO PRO EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 2 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 3 | 4706-845 | BRKT,MTG-SERVO MOTOR-W/STUDS | 1 | $113.95 | |
| 4 | 1607-002 | INSERT,UPPER SPAR | 1 | $1.92 | |
| 5 | 1707-582 | TUBE,SUPPORT-SHOCK TOWER-PTD BLK | 1 | $19.95 | |
| 7 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 | |
| 9 | 1607-094 | R/B 1607-747 | 1 | $4.95 | |
| 10 | 2707-424 | SPAR,UPR FRT-PTD BLK | 1 | $24.77 | |
| 11 | 0645-653 | BRACKET,PDM | 1 | $20.63 | |
| 12 | 1623-938 | CLAMP,THROTTLE/FUEL LINE | 1 | $2.47 | |
| 13 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 14 | 0607-248 | SPAR,SIDE-RH-2 STROKE | 1 | $54.95 | |
| 14 | 1607-368 | SPAR, SIDE-LH | 1 | $68.95 | |
| 15 | 2612-707 | TAB,RESONATOR MTG | 1 | $3.02 | |
| 16 | 8408-885 | SCREW,CAP-HFH M8X1.25X85 CL8.8 Z&Y | 1 | $2.75 | |
| 17 | 1623-917 | BOLT,CARRIAGE-M6X1.0X20 Z&Y CL 8.8 | 1 | $0.95 | |
| 18 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 19 | 0607-252 | SUPPORT,STEERING-RH | 1 | $77.95 | |
| 19 | 1607-581 | SUPPORT,STEERING-LH | 1 | $45.95 | |
| 20 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 21 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 22 | 8422-602 | NUT,HEX-THK NYL M6X1.00 CL8 Z&Y | 1 | $0.40 | |
| 23 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 24 | 1707-571 | SUPPORT,VERTICAL STEERING-PTD BLK | 1 | $150.95 | |
| 25 | 2707-504 | SPAR,REAR-RH PTD BLK | 1 | $34.95 | |
| 26 | 6706-034 | BRKT,HOLDDOWN-SEATBASE-ASSY | 1 | $43.95 | |
| 27 | 6606-391 | BRKT,HOLDOWN-SEATBASE | 1 | $13.73 | |
| 28 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 29 | 1607-187 | R/B 1607-680 | 1 | $3.95 |
