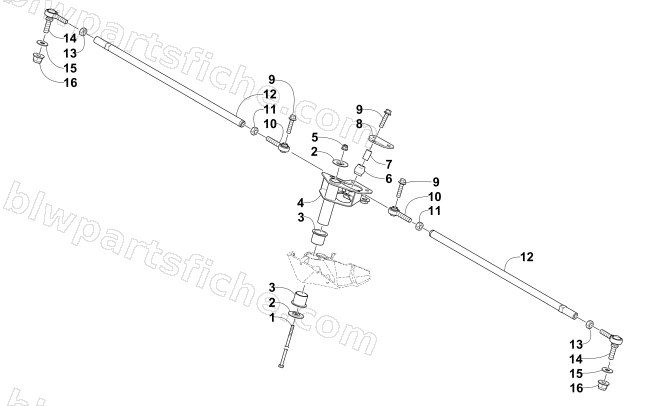

2016 Arctic Cat ZR 6000 R SX — TIE ROD ASSEMBLY
2016 ZR 6000 R SX
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1623-964 | SCREW,CAP-HH M6X1X120 8.8 Z&Y | 1 | $5.65 | |
| 2 | 1623-807 | WASHER,STEPPED-BELLCRANK | 1 | $1.50 | |
| 3 | 1605-161 | BUSHING, PLASTIC (PFI1618-16) | 1 | $8.21 | |
| 4 | 1705-419 | BELLCRANK-PTD E-CT BLK | 1 | $114.95 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 1605-083 | BALL,RATIO STEERING | 1 | $37.95 | |
| 7 | 1605-164 | AXLE,RATIO STEERING | 1 | $39.95 | |
| 8 | 1605-080 | PLATE,RETAINING-BELLCRANK | 1 | $16.49 | |
| 9 | 8408-836 | SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 | 1 | $2.47 | |
| 10 | 1605-032 | ROD END-RH M10X1.25 (8MM BORE) | 1 | $44.95 | |
| 11 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 12 | 1605-147 | TUBE,TIE ROD-SPINDLE-M10 X 1.25 X 471MM | 1 | $32.95 | |
| 13 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 14 | 1605-019 | ROD END-LH M10X1.25 THD W/STUD | 1 | $54.95 | |
| 15 | 1623-803 | WASHER,FLAT HARD-M10X20X2.30 Z&Y | 1 | $0.95 | |
| 16 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 |
