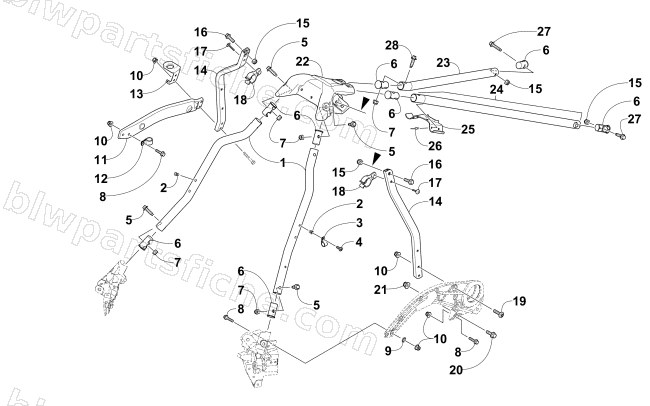

2016 Arctic Cat ZR 7000 137 LTD EARLY BUILD — STEERING SUPPORT ASSEMBLY
2016 ZR 7000 137 LTD EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 1623-797 | INSERT,M5X0.8-AL SERIES ALS4-580-3.3 | 1 | $3.16 | |
| 3 | 0423-403 | CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) | 1 | $12.35 | |
| 4 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 5 | 1623-836 | SCREW,CAP-HFH-M10X1.25X30-CL8.8-Z&Y-MPT | 1 | $2.75 | |
| 6 | 1607-187 | R/B 1607-680 | 1 | $3.95 | |
| 7 | 8422-002 | NUT,HEX-THK NYL M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 8 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 9 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 10 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 11 | 1707-584 | R/B 2707-760 | 1 | $108.95 | |
| 12 | 0423-044 | CLAMP,TUBE-1" ARDEN(COV 1709 ZI) | 1 | $2.61 | |
| 13 | 1712-851 | BRKT,MTG-UPR RES-PTD BLK | 1 | $20.63 | |
| 14 | 1607-121 | SUPPORT,STEERING-RH | 1 | $94.95 | |
| 14 | 1607-133 | SPAR,SUPPORT-STEERING-LH | 1 | $73.95 | |
| 15 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 | |
| 16 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 17 | 1623-031 | R/B 2623-165 | 1 | $3.95 | |
| 18 | 0609-937 | CLIP,HARNESS-PLASTIC | 1 | $2.61 | |
| 19 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 20 | 8408-825 | SCREW,CAP-HFH M8X1.25X25 CL8.8 Z&Y | 1 | $1.23 | |
| 21 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 22 | 2707-532 | SUPPORT,STEERING-PTD BLK-10MM 4 STRK | 1 | $189.95 | |
| 23 | 2707-504 | SPAR,REAR-RH PTD BLK | 1 | $34.95 | |
| 24 | 6706-033 | BRKT,HOLDDOWN-SEATBASE-ASSY | 1 | $45.95 | |
| 25 | 6606-663 | BRKT,HOLDDOWN-SEATBASE | 1 | $12.35 | |
| 26 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 27 | 1623-982 | SCREW,CAP-HFH M8X1.25X30 CL8.8-Z&Y-DPT | 1 | $1.23 |
