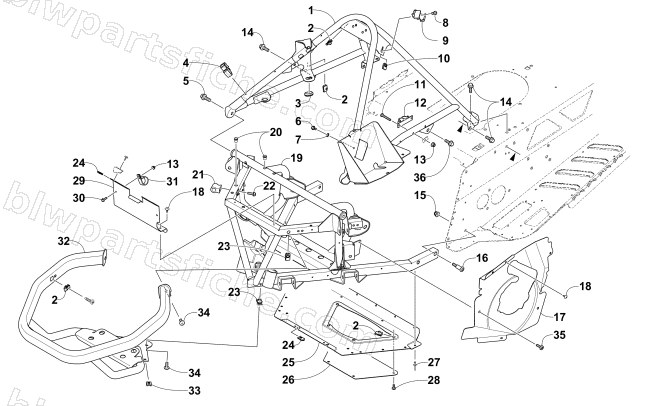

2017 Arctic Cat BEARCAT 7000 XT GROOMER SPECIAL — FRONT BUMPER, FRAME, AND STEERING SUPPORT ASSEMBLY
2017 BEARCAT 7000 XT GROOMER SPECIAL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 2623-012 | GROMMET, RUBBER-OVAL 5/8"W X 1 1/32"LG | 1 | $8.21 | |
| 4 | 0645-762 | CLIP,ROUTING | 1 | $2.47 | |
| 5 | 8413-041 | SCREW,CAP-HFH M10X1.25X40 CL10.9 W/2353 | 1 | $3.16 | |
| 6 | 2623-046 | SCREW,SELF TAP-M6X1.0X10-TRI LOBE-Z&Y | 1 | $0.95 | |
| 7 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 8 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 9 | 2670-339 | BRKT,MTG-FUEL FILTER | 1 | $3.44 | |
| 10 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 11 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 13 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 16 | 1623-817 | SCREW,SHOULDER-HSTRH M8 X 1.25 X 44.16 | 1 | $1.92 | |
| 21 | 1607-233 | BRKT,MTG-UPPER A-ARM-M6 X 1 THDS | 1 | $15.11 | |
| 23 | 1623-640 | CLIP,U-NUT M8 | 1 | $3.02 | |
| 24 | 1623-052 | NUT,U | 1 | $0.95 | |
| 25 | 1607-237 | BELLYPAN,CENTER-STAMPED-XT | 1 | $56.95 | |
| 26 | 1607-218 | PANEL,ACCESS | 1 | $15.11 | |
| 27 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 28 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 30 | 8476-520 | SCREW,MACH-TSTRH M5X0.8X20 Z&Y | 1 | $1.64 | |
| 31 | 1623-722 | CLAMP,CABLE-7/8 INSUL-1/4" MTG | 1 | $1.92 | |
| 32 | 2707-264 | BUMPER,FRONT-UTILITY-PTD BLK | 1 | $193.95 | |
| 33 | 1623-939 | NUT,SPEED-#10 B "U" TYPE | 1 | $1.23 | |
| 34 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 35 | 8477-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&BLK | 1 | $0.68 | |
| 36 | 8476-826 | SCREW,MACH-TSTRH M8X1.25X25 Z&Y W/2353 | 1 | $5.65 |
