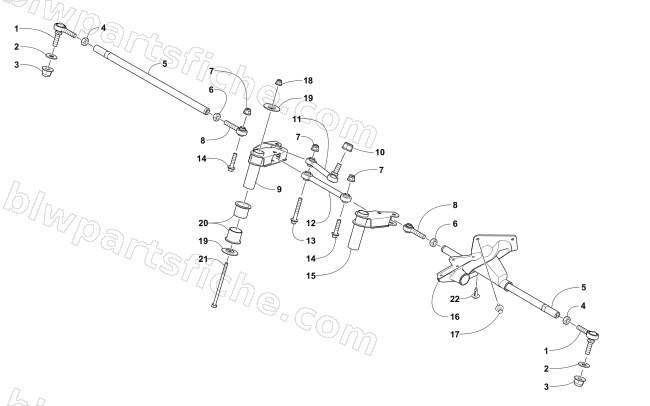

2017 Arctic Cat PANTERA 7000 XT LTD EARLY BUILD — TIE ROD ASSEMBLY
2017 PANTERA 7000 XT LTD EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1605-019 | ROD END-LH M10X1.25 THD W/STUD | 1 | $54.95 | |
| 2 | 1623-803 | WASHER,FLAT HARD-M10X20X2.30 Z&Y | 1 | $0.95 | |
| 3 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 4 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 5 | 1605-133 | TUBE,TIE ROD-SPINDLE-M10X1.25X370 | 1 | $55.95 | |
| 6 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 7 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 1605-032 | ROD END-RH M10X1.25 (8MM BORE) | 1 | $44.95 | |
| 11 | 1605-129 | DRAGLINK,STEERING-93mm | 1 | $160.95 | |
| 12 | 1605-134 | DRAGLINK,STEERING-BELLCRANK-127mm | 1 | $156.95 | |
| 13 | 8408-855 | SCREW,CAP-HFH M8X1.25X55 CL8.8 Z&Y | 1 | $1.92 | |
| 14 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 16 | 1605-028 | BOOT,STEERING-RH | 1 | $33.95 | |
| 16 | 1605-029 | BOOT,STEERING-LH | 1 | $33.95 | |
| 17 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 18 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 19 | 1623-807 | WASHER,STEPPED-BELLCRANK | 1 | $1.50 | |
| 20 | 1605-161 | BUSHING, PLASTIC (PFI1618-16) | 1 | $8.21 | |
| 21 | 8402-600 | SCREW,CAP-HH M6X1X100 8.8 Z&Y | 1 | $1.50 | |
| 22 | 0623-243 | CLIP,HOOD VENT | 1 | $1.50 |
