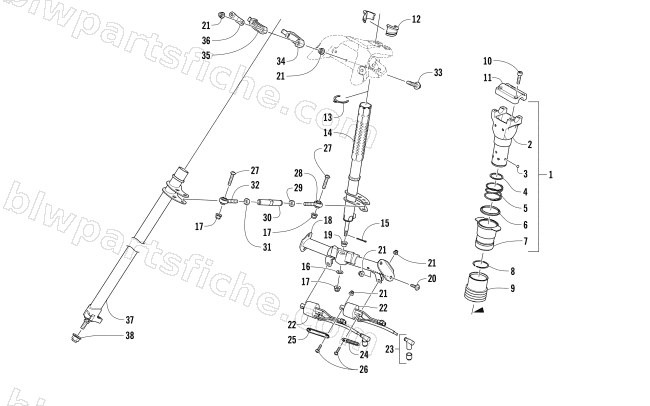

2017 Arctic Cat XF 6000 HIGH COUNTRY LTD ES 141 — STEERING POST ASSEMBLY
2017 XF 6000 HIGH COUNTRY LTD ES 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 1605-162 | BLOCK,ADJUSTING-HANDLEBAR | 1 | $200.95 | |
| 3 | 0605-714 | BEARING,BALL-1/4" | 1 | $1.23 | |
| 4 | 1623-506 | SNAP RING (CL-168) | 1 | $3.30 | |
| 5 | 0605-715 | SPRING,COMPRESSION | 1 | $4.54 | |
| 6 | 0605-852 | SEAL,WIPER-ROD-1.998 X 2.31 X 3/16 | 1 | $5.09 | |
| 7 | 1705-283 | COLLAR,SLIDE-STEERING POST-PTD BLK | 1 | $49.95 | |
| 8 | 1623-507 | SNAP RING (CLR-137) | 1 | $3.57 | |
| 9 | 0605-992 | SLEEVE,PROTECTOR-STEERING POST-MOLDED | 1 | $13.73 | |
| 10 | 1623-753 | SCREW,CAP-HSH-M8X1.25X30 GR 12.9 RIE BLK | 1 | $2.06 | |
| 11 | 1705-284 | R/B 1605-175 | 1 | $20.95 | |
| 12 | 1605-054 | BEARING,MTG-STEERING POST-RH | 1 | $1.09 | |
| 12 | 1605-055 | BEARING,MTG-STEERING POST-LH | 1 | $0.60 | |
| 13 | 1605-056 | CLIP,STEERING BEARING | 1 | $3.71 | |
| 15 | 0623-175 | PIN,COTTER 3/32 X 1 | 1 | $0.40 | |
| 16 | 1605-067 | WASHER,THRUST-STEERING-19X10.3X0.8 | 1 | $0.26 | |
| 17 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 18 | 1705-397 | SUPPORT,STEERING-LWR FAB | 1 | $126.95 | |
| 19 | 1605-057 | BEARING,GFM-1012-10 | 1 | $8.21 | |
| 20 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 21 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 22 | 0902-034 | COIL ASSY,IGNITION W/CAP (180MM) | 1 | $109.95 | |
| 23 | 3006-367 | CAP, SPARK PLUG-NGK TB05EMD | 1 | $24.77 | |
| 24 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 25 | 0608-706 | BRKT,COIL-LINK | 1 | $2.75 | |
| 26 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 27 | 2623-026 | SCREW,MACH-TSPH-M8X1.25X37 CL 12.9 MZ | 1 | $1.64 | |
| 28 | 1605-032 | ROD END-RH M10X1.25 (8MM BORE) | 1 | $44.95 | |
| 29 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 30 | 1605-053 | TUBE,TIE ROD-POST-M/C-M10X1.25X87MM | 1 | $12.35 | |
| 31 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 32 | 1605-051 | ROD END-LH M10X1.25 (8MM BORE) | 1 | $27.95 | |
| 33 | 2623-079 | SCREW,MACH-TSPNH M6X1.0X60 CL8.8 Z&Y | 1 | $1.78 | |
| 34 | 1605-128 | BLOCK,MTG-STEERING POST-LOWER | 1 | $3.57 | |
| 35 | 1605-127 | BLOCK,MTG-STEERING POST-UPPER | 1 | $3.57 | |
| 36 | 0605-998 | PLATE,RETAINING-STEERING POST | 1 | $2.61 | |
| 37 | 1705-524 | POST,STEERING-SECONDARY-PTD BLK | 1 | $167.95 | |
| 38 | 2623-076 | R/B 2623-202 | 1 | $1.39 |
