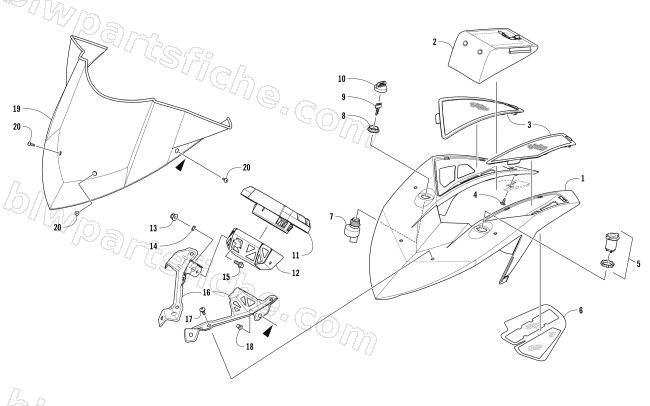

2017 Arctic Cat XF 6000 HIGH COUNTRY LTD ES 141 — WINDSHIELD AND INSTRUMENTS ASSEMBLIES
2017 XF 6000 HIGH COUNTRY LTD ES 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 5706-232 | COWL,HEADLIGHT-BLK-ROUTED | 1 | $145.95 | |
| 2 | 6606-566 | BAG,GOGGLE | 1 | $77.95 | |
| 3 | 0608-736 | SCREEN,INTAKE-INJ MOLD-RH | 1 | $19.25 | |
| 3 | 0608-737 | SCREEN,INTAKE-INJ MOLD-LH | 1 | $19.25 | |
| 4 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 5 | 0641-897 | OUTLET, ACCESSORY - 12V DC | 1 | $23.39 | |
| 6 | 0608-688 | SCREEN,AIR INTAKE-RH | 1 | $27.95 | |
| 6 | 0608-689 | SCREEN,AIR INTAKE-LH | 1 | $27.95 | |
| 7 | 0609-910 | SWITCH,OPEN IGNITION-2012 | 1 | $68.95 | |
| 8 | 0430-050 | NUT,FLANGE-KEYSWITCH | 1 | $1.92 | |
| 9 | 0430-042 | KEY,IGNITION SERIES-Y (LH BLANK) | 1 | $5.92 | |
| 9 | 0430-043 | KEY,IGNITION SERIES-Z (RH BLANK) | 1 | $11.95 | |
| 10 | 0430-054 | COVER,KEY | 1 | $15.11 | |
| 12 | 5706-681 | BRKT,GAUGE-CENTER-PTD BLK | 1 | $60.95 | |
| 13 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 14 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 15 | 8410-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 RIE BLK | 1 | $1.37 | |
| 16 | 5706-250 | BRKT,GAUGE-RH-PTD BLK | 1 | $22.01 | |
| 16 | 5706-251 | BRKT,GAUGE-LH-PTD BLK | 1 | $22.01 | |
| 17 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 18 | 1623-764 | NUT EXPANSION-M5-0.8 | 1 | $5.45 | |
| 19 | 6606-376 | WINDSHIELD,LOW-BLACK | 1 | $129.95 | |
| 20 | 8477-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&BLK | 1 | $0.68 |
