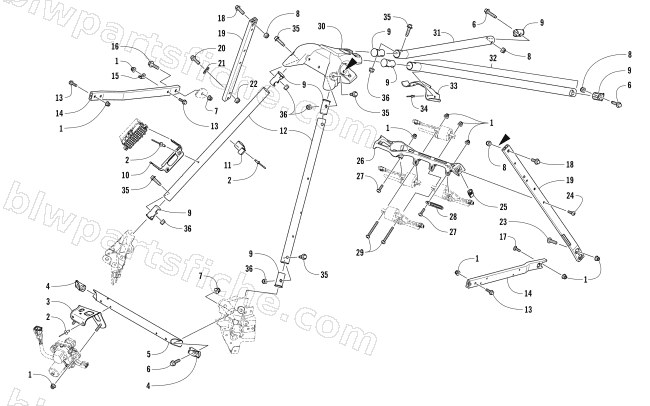

2017 Arctic Cat XF 8000 CROSS COUNTRY LTD ES 137 — STEERING SUPPORT ASSEMBLY
2017 XF 8000 CROSS COUNTRY LTD ES 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 2 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 3 | 4706-845 | BRKT,MTG-SERVO MOTOR-W/STUDS | 1 | $113.95 | |
| 4 | 1607-002 | INSERT,UPPER SPAR | 1 | $1.92 | |
| 5 | 1707-582 | TUBE,SUPPORT-SHOCK TOWER-PTD BLK | 1 | $19.95 | |
| 6 | 1623-982 | SCREW,CAP-HFH M8X1.25X30 CL8.8-Z&Y-DPT | 1 | $1.23 | |
| 7 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 | |
| 9 | 1607-680 | INSERT,UPPER SPAR-10MM MALE | 1 | $3.57 | |
| 10 | 0645-653 | BRACKET,PDM | 1 | $20.63 | |
| 11 | 1623-938 | CLAMP,THROTTLE/FUEL LINE | 1 | $2.47 | |
| 12 | 2707-497 | SPAR,UPR FRT-10MM PTD BLK | 1 | $24.77 | |
| 13 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 14 | 0607-248 | SPAR,SIDE-RH-2 STROKE | 1 | $54.95 | |
| 14 | 1607-583 | SPAR,SIDE-LH | 1 | $68.95 | |
| 15 | 2612-707 | TAB,RESONATOR MTG | 1 | $3.02 | |
| 16 | 8408-885 | SCREW,CAP-HFH M8X1.25X85 CL8.8 Z&Y | 1 | $2.75 | |
| 17 | 1623-917 | BOLT,CARRIAGE-M6X1.0X20 Z&Y CL 8.8 | 1 | $0.95 | |
| 18 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 19 | 0607-252 | SUPPORT,STEERING-RH | 1 | $77.95 | |
| 19 | 1607-581 | SUPPORT,STEERING-LH | 1 | $45.95 | |
| 20 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 21 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 22 | 8422-602 | NUT,HEX-THK NYL M6X1.00 CL8 Z&Y | 1 | $0.40 | |
| 23 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 24 | 8476-626 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y W/2353 | 1 | $1.23 | |
| 25 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 26 | 0708-626 | BRKT,MTG-COIL-W/BUSHING | 1 | $38.95 | |
| 27 | 8468-640 | SCREW,MACH-TSPNH M6X1.0X40 CL8.8 BLK | 1 | $0.68 | |
| 28 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 29 | 8468-665 | SCREW,MACH-TSPNH M6X1.0X65 CL8.8 BLK | 1 | $1.23 | |
| 30 | 2707-491 | SUPPORT,STEERING-10MM-PTD BLK | 1 | $259.95 | |
| 31 | 2707-504 | SPAR,REAR-RH PTD BLK | 1 | $34.95 | |
| 32 | 6706-034 | BRKT,HOLDDOWN-SEATBASE-ASSY | 1 | $43.95 | |
| 33 | 6606-391 | BRKT,HOLDOWN-SEATBASE | 1 | $13.73 | |
| 34 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 35 | 1623-836 | SCREW,CAP-HFH-M10X1.25X30-CL8.8-Z&Y-MPT | 1 | $2.75 | |
| 36 | 8422-002 | NUT,HEX-THK NYL M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 37 | 2623-083 | CLAMP,WIRE-.500IN-VINYL COATED | 1 | $1.50 | |
| 38 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 |
