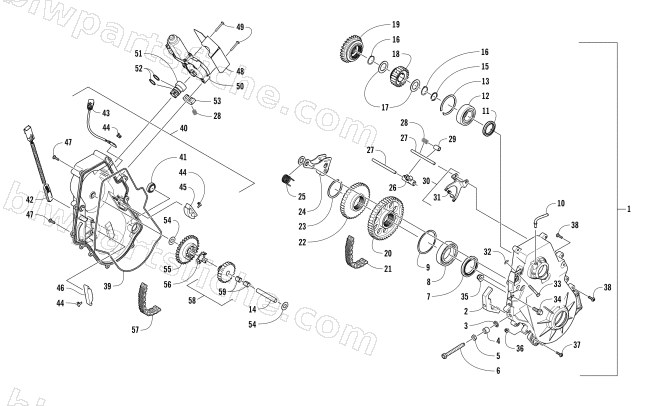

2017 Arctic Cat XF 9000 HIGH COUNTRY LTD 153 2.2 — CHAIN CASE ASSEMBLY
2017 XF 9000 HIGH COUNTRY LTD 153 2.2
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 2602-465 | BLOCK,TENSIONER-CHAIN ADJUST-MACH | 1 | $75.95 | |
| 3 | 2623-057 | WASHER,SEALING-RUBBER (YM) | 1 | $1.92 | |
| 4 | 2602-707 | SPACER,CHAIN ADJUSTER | 1 | $9.59 | |
| 5 | 0123-150 | NUT,JAM 3/8-16 | 1 | $0.40 | |
| 6 | 2602-735 | SCREW,CHAIN ROLLER-3/8-16 X 3.25" | 1 | $13.73 | |
| 7 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 8 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 9 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 10 | 2602-641 | FITTING,VENT-W/CHECK BALL | 1 | $8.21 | |
| 11 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 13 | 2602-729 | SNAP RING (DKL-62) | 1 | $3.57 | |
| 14 | 2602-277 | SHAFT,REVERSE-12MM | 1 | $16.49 | |
| 15 | 1423-175 | RING,RETAINING-EXTERNAL (30MM SHAFT) | 1 | $1.92 | |
| 16 | 1623-690 | SNAP RING,EXTL-.925 ID | 1 | $1.09 | |
| 17 | 2602-339 | WASHER,THRUST-1.00 X 1.562 X .062 | 1 | $4.26 | |
| 19 | 2602-270 | SHIFT,COLLAR | 1 | $88.95 | |
| 20 | 2602-790 | SPROCKET,BW-48T(13 WIDE/34 SPLINE) | 1 | $188.95 | |
| 22 | 2602-276 | SPROCKET,REX-40T(11 WIDE/34 SPLINE) | 1 | $43.95 | |
| 23 | 2602-629 | SNAP RING-(MSH-43) | 1 | $2.61 | |
| 24 | 1702-400 | TENSIONER,CHAIN-ASSY | 1 | $75.95 | |
| 25 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 26 | 1702-265 | RACK,SHIFT FORK-W/MAGNET | 1 | $33.95 | |
| 27 | 2602-418 | SHAFT,REVERSE-8MM | 1 | $17.87 | |
| 28 | 2602-417 | SPRING,COMPRESSION | 1 | $3.44 | |
| 29 | 2602-579 | SLEEVE,REVERSE | 1 | $3.57 | |
| 30 | 1702-299 | FORK,SHIFT-W/WEAR PAD | 1 | $112.95 | |
| 31 | 2602-341 | FORK,SHIFT-WEAR PAD | 1 | $20.63 | |
| 32 | 1623-409 | RETAINER,PUSHNUT-1/4 | 1 | $1.09 | |
| 33 | 8402-640 | SCREW,CAP-HH-M6X1.0X40-CL 8.8-Z&Y | 1 | $0.68 | |
| 34 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 35 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 36 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 37 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 38 | 1623-814 | SCREW,MAG FORM-TXPH-M6X2.0X24 | 1 | $1.09 | |
| 39 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 41 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 42 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 43 | 0730-197 | SENSOR,GEAR POSITION-KIT | 1 | $89.95 | |
| 44 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 45 | 2602-749 | SNUBBER,CHAIN-REVERSE | 1 | $48.95 | |
| 46 | 2602-387 | SNUBBER,CHAIN-REVERSE | 1 | $3.02 | |
| 47 | 8468-626 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 W/2353 | 1 | $1.09 | |
| 49 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 51 | 0630-331 | GEAR EXTENSION-ACTUATOR-MACH | 1 | $60.95 | |
| 52 | 0830-185 | O-RING, (-019) | 1 | $0.68 | |
| 53 | 0630-332 | BLOCK,DETENT-SHIFT ACTUATOR | 1 | $4.40 | |
| 54 | 2602-338 | WASHER,THRUST-12MM X 26MM X 1MM | 1 | $2.75 | |
| 55 | 2602-751 | GEAR,REVERSE IDLER-30T | 1 | $93.95 | |
| 56 | 2602-415 | SNUBBER,RUBBER-REVERSE IDLER | 1 | $1.78 | |
| 57 | 2602-342 | CHAIN,REXNORD-68P (11 WIDE) | 1 | $126.95 | |
| 58 | 1702-173 | IDLER,REV-W/BRG ASSY | 1 | $55.95 | |
| 59 | 2602-337 | BEARING-12MM X 14MM X 10MM | 1 | $1.64 |
