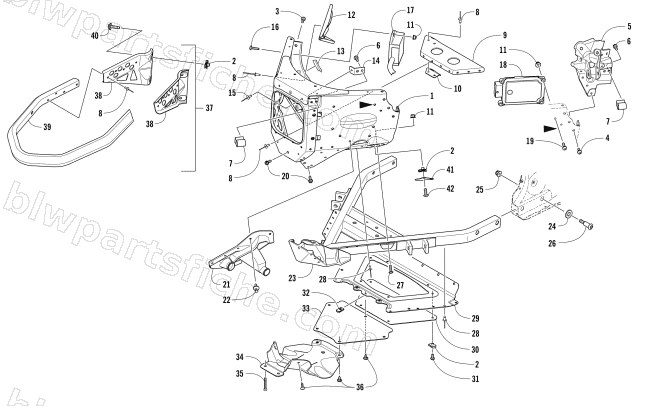

2017 Arctic Cat ZR 3000 LXR 129 — FRONT BUMPER AND FRAME ASSEMBLY
2017 ZR 3000 LXR 129
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 1623-683 | SCREW,TAPTITE-TSPNH M6 X 1 X 20 Z&B | 1 | $1.23 | |
| 4 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 | |
| 5 | 1707-776 | HOUSING,A-ARM/SHOCK MTG-RH-PTD BLK | 1 | $106.95 | |
| 5 | 1707-777 | HOUSING,A-ARM/SHOCK MTG-LH-PTD BLK | 1 | $101.95 | |
| 6 | 8413-617 | SCREW,CAP-HFH M6X1.0X16 CL10.9 W/2353 | 1 | $1.23 | |
| 7 | 1607-233 | BRKT,MTG-UPPER A-ARM-M6 X 1 THDS | 1 | $15.11 | |
| 8 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 9 | 1607-565 | BRKT,MTG-STEERING POST-LWR | 1 | $29.95 | |
| 10 | 1607-566 | BRKT,MTG-STEERING POST BRACE-LWR | 1 | $3.57 | |
| 11 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 12 | 0607-991 | BRKT,MTG-STEERING STOP | 1 | $16.49 | |
| 13 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 14 | 1607-561 | GUSSET,MTG BRKT-UPR A-ARM | 1 | $1.78 | |
| 15 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 16 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 17 | 0630-255 | REGULATOR, 3 PHASE-40A DC | 1 | $188.95 | |
| 19 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 20 | 1623-959 | SCREW,SELF TAP 1/4-20X5/8 TYPE F BLK | 1 | $0.26 | |
| 21 | 1605-029 | BOOT,STEERING-LH | 1 | $33.95 | |
| 21 | 1605-028 | BOOT,STEERING-RH | 1 | $33.95 | |
| 22 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 23 | 1707-936 | FRAME,LOWER-WELDT | 1 | $432.95 | |
| 24 | 8050-332 | WASHER,FLAT- 1/2 X 1.000 X .063 Z&Y | 1 | $5.09 | |
| 25 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 26 | 1623-817 | SCREW,SHOULDER-HSTRH M8 X 1.25 X 44.16 | 1 | $1.92 | |
| 27 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 28 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 29 | 1607-217 | BELLYPAN,CENTER-STAMPED | 1 | $27.95 | |
| 30 | 1607-218 | PANEL,ACCESS | 1 | $15.11 | |
| 31 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 32 | 1623-052 | NUT,U | 1 | $0.95 | |
| 33 | 1607-063 | PANEL,ACCESS | 1 | $12.35 | |
| 34 | 6606-614 | PLATE,SKID-CENTER | 1 | $13.73 | |
| 35 | 1623-929 | SCREW,PLASTITE-TXSPNH 10-14X1 1/2 Z&B | 1 | $1.37 | |
| 36 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 37 | 1707-787 | BUMPER,FRT-WHT-ASSY | 1 | $109.95 | |
| 38 | 1707-576 | BRKT,MTG-FRT BUMPER-RH-PTD BLK | 1 | $17.87 | |
| 38 | 1707-577 | BRKT,MTG-FRT BUMPER-LH-PTD BLK | 1 | $17.87 | |
| 39 | 1707-786 | TUBE,FRONT BUMPER-PTD WHT | 1 | $74.95 | |
| 40 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 41 | 1707-568 | COVER,SWAY BAR-PTD BLK | 1 | $5.95 | |
| 42 | 8471-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 Z&B | 1 | $0.68 |
