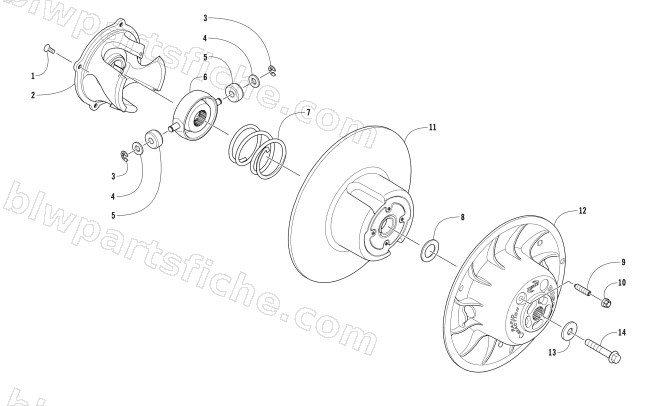

2017 Arctic Cat ZR 6000 LTD ES 129 EARLY BUILD — DRIVEN CLUTCH
2017 ZR 6000 LTD ES 129 EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0726-365 | CLUTCH,DRIVEN-48S ER/140-200 ASSY | 1 | $735.95 | |
| 1 | 0648-875 | SCREW,MACH-TXSFH-1/4-28X.625 | 1 | $6.47 | |
| 2 | 0648-898 | CAM,DRIVEN-TEAM-48S ER3 | 1 | $203.95 | |
| 3 | 0648-701 | RING,RETAINING-.375(TI) (R/B 0823-440) | 1 | $6.95 | |
| 4 | 0648-700 | WASHER,THRUST(TI) | 1 | $1.37 | |
| 5 | 0648-842 | ROLLER,CLUTCH 1.135 X .550 | 1 | $19.25 | |
| 7 | 0648-857 | SPRING,DRIVEN-140/200 LB | 1 | $58.95 | |
| 8 | 0648-850 | SHIM-23.114 ID X 38.1 OD X 2.29-STEEL | 1 | $4.68 | |
| 8 | 0648-849 | SHIM-23.114 ID X 38.1 OD X 0.76-STEEL | 1 | $2.06 | |
| 8 | 0648-852 | SHIM-23.114 ID X 38.1 OD X 0.38-STEEL | 1 | $5.95 | |
| 9 | 0648-845 | SCREW,SET HEX SKT 5/16 - 24X1.25 | 1 | $13.73 | |
| 10 | 0648-846 | NUT,LOCK HEX 5/16-24 FLEXLOC | 1 | $15.11 | |
| 11 | 0748-776 | SHEAVE,MOVEABLE-ASSY | 1 | $220.95 | |
| 12 | 0748-030 | SHEAVE,STATIONARY-STD BOSS-273-ASSY | 1 | $274.95 | |
| 13 | 2623-120 | WASHER,BELLEVILLE-11.6ID X 31.55OD X 3.6 | 1 | $5.09 | |
| 14 | 8409-060 | SCREW,CAP-HFH M10X1.25X60 CL10.9 Z&Y | 1 | $3.71 |
