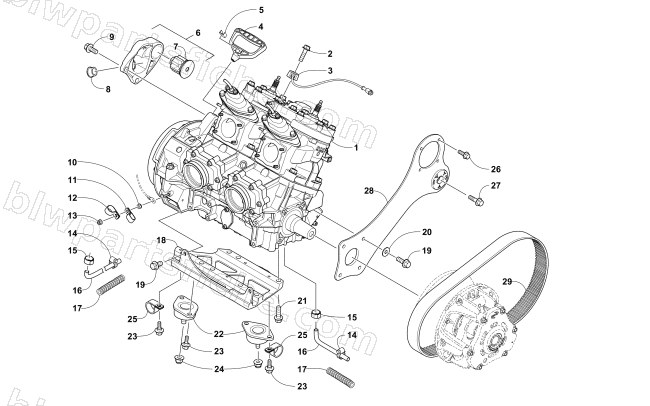

2017 Arctic Cat ZR 6000 LXR ES 137 — ENGINE AND RELATED PARTS
2017 ZR 6000 LXR ES 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0962-037 | ENGINE,600 DSI MY16-L B ASSY | 1 | $3,044.95 | |
| 1 | 0962-035 | ENGINE,600 DSI MY16 S B ASSY | 1 | $2,284.95 | |
| 2 | 0923-049 | SCREW, CAP-HFH M8X1.25X35 CL8.8 W/2353 | 1 | $12.35 | |
| 3 | 0902-024 | SENSOR, KNOCK | 1 | $69.95 | |
| 4 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 5 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 6 | 0708-582 | MOUNT,MAG-FABR | 1 | $42.95 | |
| 7 | 0608-630 | MOUNT,ENGINE | 1 | $42.95 | |
| 8 | 0608-633 | BUSHING,RECOIL ROPE | 1 | $0.68 | |
| 9 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 10 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 11 | 1623-733 | CLAMP,DOUBLE TUBE-.375 DIA | 1 | $1.78 | |
| 12 | 1623-675 | CLAMP,CABLE,11/16 INSUL-1/4" MTG | 1 | $1.92 | |
| 13 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 14 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 15 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 17 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 18 | 0708-598 | MOUNT,FRT ENGINE - MACH | 1 | $128.95 | |
| 19 | 8409-821 | SCREW,CAP-HFH M8X1.25X20 CL10.9 W/2353 | 1 | $0.68 | |
| 20 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 21 | 8409-036 | SCREW,CAP-HFH M10X1.25X35 CL10.9 W/2353 | 1 | $1.92 | |
| 23 | 1623-944 | SCREW,SHLDER-HFH-M6-1.0X18 CLR.8 Z&Y | 1 | $1.92 | |
| 24 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 25 | 1623-080 | CLAMP, FLEX SHAFT (550/600) | 1 | $1.50 | |
| 26 | 8408-621 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y W/2353 | 1 | $0.95 | |
| 27 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 29 | 0627-083 | BELT,DRIVE DCVS S3C-S 36.8W X 1207OC | 1 | $149.95 |
