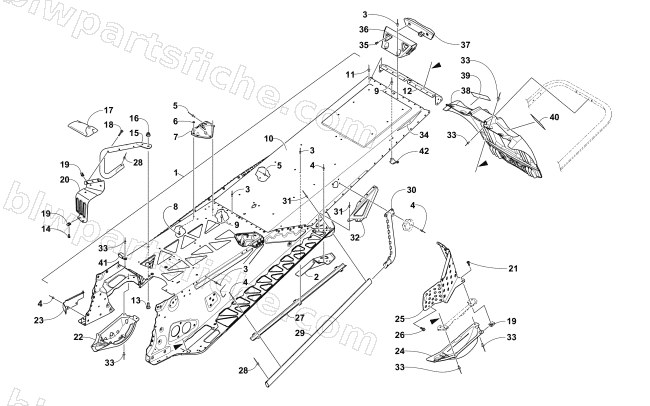

2018 Arctic Cat XF 8000 HIGH COUNTRY LTD ES 153 — TUNNEL AND SNOWFLAP ASSEMBLY
2018 XF 8000 HIGH COUNTRY LTD ES 153
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3707-125 | CHASSIS,153"-2 STRK MC-PTD MED GRN | 1 | $2,312.95 | |
| 1 | 3707-198 | TUNNEL,M-153-S/P ASSY-PTD MED GRN | 1 | $1,077.95 | |
| 2 | 3707-176 | BRKT,REAR SUSP-OUTER-RH-PTD MED GRN | 1 | $26.95 | |
| 2 | 3707-177 | BRKT,REAR SUSP-OUTER-LH-PTD MED GRN | 1 | $26.95 | |
| 3 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 4 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 5 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 6 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 7 | 3707-174 | BRKT,SPAR SUPPORT-RH-PTD MED GRN | 1 | $30.95 | |
| 7 | 3707-175 | BRKT,SPAR SUPPORT-LH-PTD MED GRN | 1 | $30.95 | |
| 8 | 8475-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&CLR | 1 | $0.95 | |
| 9 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 10 | 3707-197 | TUNNEL,REAR-153"-XF/M-PTD MED GRN | 1 | $208.95 | |
| 11 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 12 | 3707-173 | END CAP,TUNNEL-PTD MED GRN | 1 | $38.95 | |
| 13 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 14 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 15 | 3707-072 | HOOK,TOE-RH PTD MED GRN | 1 | $56.95 | |
| 15 | 3707-073 | HOOK,TOE-LH PTD MED GRN | 1 | $56.95 | |
| 16 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 17 | 0744-090 | KIT,TOOL BAG-2 STROKE-ASSY | 1 | $82.95 | |
| 18 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 19 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 20 | 3707-024 | TOE STOP,RH-PTD MED GRN | 1 | $29.95 | |
| 20 | 3707-025 | TOE STOP,LH-PTD MED GRN | 1 | $29.95 | |
| 21 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 23 | 0608-705 | BRKT,ROUTING-OIL LINE | 1 | $12.35 | |
| 25 | 3707-236 | COVER,SHIELD-BRAKE DISC-PTD MED GRN | 1 | $53.95 | |
| 26 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 27 | 0630-307 | PROTECTOR,TAILLIGHT HARNESS-153/162" | 1 | $17.87 | |
| 28 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 29 | 3707-179 | EDGE,RUNNING BOARD-PTD MED GRN | 1 | $54.95 | |
| 30 | 3707-182 | GUSSET,TUNNEL-RH-PTD MED GRN | 1 | $30.95 | |
| 30 | 3707-183 | GUSSET,TUNNEL-LH-PTD MED GRN | 1 | $30.95 | |
| 31 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 32 | 3707-180 | GUSSET,RUNNING BOARD-RH-PTD MED GRN | 1 | $32.95 | |
| 32 | 3707-181 | GUSSET,RUNNING BOARD-LH-PTD MED GRN | 1 | $32.95 | |
| 33 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 34 | 0621-990 | DECAL,REFLECTOR-RED | 1 | $15.11 | |
| 35 | 8470-510 | SCREW,MACH-TSPNH M5X.8X10 CL8.8 Z&Y | 1 | $0.68 | |
| 36 | 0730-281 | HOUSING,TAILLIGHT-PTD MED GRN | 1 | $38.95 | |
| 37 | 0609-898 | TAILLIGHT,RED | 1 | $66.95 | |
| 38 | 6606-394 | FLAP,SNOW-MTN-BLK | 1 | $106.95 | |
| 39 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 40 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 41 | 1623-762 | CLAMP,DOUBLE TUBE | 1 | $6.75 | |
| 42 | 0630-292 | PROTECTOR,TAILLIGHT HARNESS-26.5mm | 1 | $15.11 |
