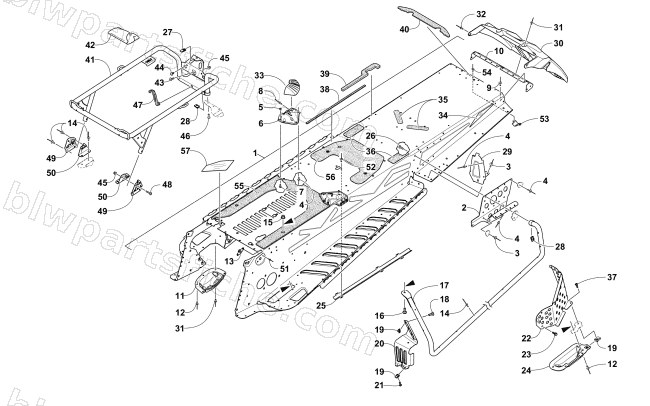

2018 Arctic Cat XF 9000 CROSSTOUR 146 — TUNNEL AND REAR RACK ASSEMBLY
2018 XF 9000 CROSSTOUR 146
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2707-675 | CHASSIS-TOUR-ASSY-998T-PTD BLK | 1 | $2,312.95 | |
| 1 | 3707-235 | CHASSIS-TOUR-SUB ASSY 9000-PTD BLK | 1 | $2,312.95 | |
| 2 | 2707-090 | BRKT,MTG-REAR SUSP-RH-PTD BLK | 1 | $43.95 | |
| 2 | 2707-091 | BRKT,MTG-REAR SUSP-LH-PTD BLK | 1 | $43.95 | |
| 3 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 4 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 5 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 6 | 1707-692 | BRKT,SPAR SUPPORT-RH-PTD BLK | 1 | $30.95 | |
| 6 | 1707-693 | BRKT,SPAR SUPPORT-LH-PTD BLK | 1 | $38.95 | |
| 7 | 8475-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&CLR | 1 | $0.95 | |
| 8 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 9 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 10 | 1707-725 | END CAP,TUNNEL-PTD BLK | 1 | $38.95 | |
| 11 | 1607-109 | PROTECTOR,CHAIN CASE | 1 | $5.51 | |
| 12 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 13 | 0608-631 | PLATE,NUT-PTO-ENG/CHASSIS | 1 | $27.95 | |
| 14 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 16 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 17 | 2707-858 | ROLL,TUNNEL-RH-PTD BLK | 1 | $203.95 | |
| 17 | 2707-859 | ROLL,TUNNEL-LH-PTD BLK | 1 | $203.95 | |
| 18 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 19 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 20 | 1707-556 | TOE STOP,RH - FORMED-PTD BLK | 1 | $29.95 | |
| 20 | 1707-557 | TOE STOP,LH - FORMED-PTD BLK | 1 | $29.95 | |
| 21 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 22 | 1707-955 | COVER,SHIELD-BRAKE DISC-PTD BLK | 1 | $37.95 | |
| 23 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 24 | 0607-351 | PROTECTOR,BRAKE DISC-BOTTOM | 1 | $12.35 | |
| 25 | 0630-309 | PROTECTOR,TAILLIGHT HARNESS-141" | 1 | $16.49 | |
| 26 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 27 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 28 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 29 | 1607-194 | CLOSE OFF,RUNNING BOARD-RH | 1 | $39.95 | |
| 29 | 1607-195 | CLOSE OFF,RUNNING BOARD-LH | 1 | $39.95 | |
| 30 | 6606-486 | FLAP,SNOW-BLK | 1 | $33.95 | |
| 31 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 32 | 8061-506 | RIVET,BLIND-LF SS54 BLACK | 1 | $0.95 | |
| 33 | 6606-664 | MOUNT,FUEL TANK-RUBBER-RH | 1 | $17.87 | |
| 33 | 6606-665 | MOUNT,FUEL TANK-RUBBER-LH | 1 | $17.87 | |
| 34 | 0621-990 | DECAL,REFLECTOR-RED | 1 | $15.11 | |
| 35 | 6606-878 | PAD,RUBBER-25 X 110 X 1.6 | 1 | $16.49 | |
| 36 | 6606-877 | PAD,RUBBER-45 X 110 X 1.6 | 1 | $2.88 | |
| 37 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 38 | 0617-743 | SEAL,FOAM-.187X.375X18.1 | 1 | $5.37 | |
| 39 | 0617-748 | SEAL,FOAM-RACK BRKT-RH | 1 | $17.87 | |
| 39 | 0617-749 | SEAL,FOAM-RACK BRKT-LH | 1 | $17.87 | |
| 40 | 0617-744 | SEAL,FOAM-REAR FACIA | 1 | $10.97 | |
| 41 | 5706-635 | RACK,REAR-PTD BLK | 1 | $526.95 | |
| 42 | 0744-085 | KIT,TOOL BAG-4 STROKE-ASSY NO LOGO | 1 | $68.95 | |
| 43 | 0423-356 | SCREW, SHOULDER-M6-1.0 X 22 RIE BLK | 1 | $0.95 | |
| 44 | 1623-959 | SCREW,SELF TAP 1/4-20X5/8 TYPE F BLK | 1 | $0.26 | |
| 45 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 46 | 2623-059 | SCREW,MACH-TSPNH M6X1X16 MPT Z&Y-W/2353 | 1 | $1.78 | |
| 47 | 6606-392 | STRAP,HOLD-DOWN-RUBBER | 1 | $2.88 | |
| 48 | 8468-635 | SCREW,MACH-TSPNH M6X1.0X35 CL8.8 BLK | 1 | $3.16 | |
| 49 | 5706-450 | BRKT,MOUNTING-RACK-OUTER RH-PTD BLK | 1 | $39.95 | |
| 49 | 5706-451 | BRKT,MOUNTING-RACK-OUTER LH-PTD BLK | 1 | $39.95 | |
| 50 | 5706-448 | BRKT,MOUNTING-RACK-INNER-RH-PTD BLK | 1 | $39.95 | |
| 50 | 5706-449 | BRKT,MOUNTING-RACK-INNER-LH-PTD BLK | 1 | $39.95 | |
| 51 | 8060-688 | RIVET,BLIND-DH SS66 ZINC | 1 | $0.40 | |
| 52 | 8060-702 | RIVET,BLIND-DH SS62 BLK | 1 | $0.26 | |
| 53 | 0630-292 | PROTECTOR,TAILLIGHT HARNESS-26.5mm | 1 | $15.11 | |
| 54 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 55 | 0617-781 | SEAL,FOAM-FUEL TANK-FRONT-TURBO | 1 | $34.95 | |
| 56 | 7606-436 | PAD,TUNNEL-FUEL TANK | 1 | $23.39 | |
| 57 | 3612-330 | FOIL,HEAT-SKID PLATE | 1 | $2.88 |
