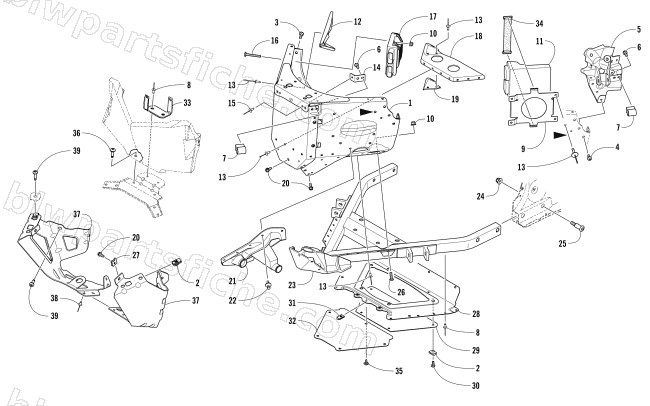

2018 Arctic Cat ZR 9000 THUNDERCAT 137 EARLY BUILD — FRONT FRAME ASSEMBLY
2018 ZR 9000 THUNDERCAT 137 EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 1623-683 | SCREW,TAPTITE-TSPNH M6 X 1 X 20 Z&B | 1 | $1.23 | |
| 4 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 | |
| 5 | 1707-776 | HOUSING,A-ARM/SHOCK MTG-RH-PTD BLK | 1 | $106.95 | |
| 5 | 1707-777 | HOUSING,A-ARM/SHOCK MTG-LH-PTD BLK | 1 | $101.95 | |
| 6 | 8413-617 | SCREW,CAP-HFH M6X1.0X16 CL10.9 W/2353 | 1 | $1.23 | |
| 7 | 1607-233 | BRKT,MTG-UPPER A-ARM-M6 X 1 THDS | 1 | $15.11 | |
| 8 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 10 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 12 | 1607-126 | BRKT,MTG-STEERING STOP | 1 | $29.95 | |
| 13 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 14 | 1607-561 | GUSSET,MTG BRKT-UPR A-ARM | 1 | $1.78 | |
| 15 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 16 | 8477-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&BLK | 1 | $0.68 | |
| 20 | 1623-959 | SCREW,SELF TAP 1/4-20X5/8 TYPE F BLK | 1 | $0.26 | |
| 21 | 1605-028 | BOOT,STEERING-RH | 1 | $33.95 | |
| 21 | 1605-029 | BOOT,STEERING-LH | 1 | $33.95 | |
| 22 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 23 | 3707-131 | FRAME,LOWER-4 STRK-BLK-W/BUSHINGS | 1 | $398.95 | |
| 24 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 25 | 1623-817 | SCREW,SHOULDER-HSTRH M8 X 1.25 X 44.16 | 1 | $1.92 | |
| 26 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 27 | 1623-939 | NUT,SPEED-#10 B "U" TYPE | 1 | $1.23 | |
| 29 | 1607-218 | PANEL,ACCESS | 1 | $15.11 | |
| 30 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 31 | 1623-052 | NUT,U | 1 | $0.95 | |
| 32 | 1607-063 | PANEL,ACCESS | 1 | $12.35 | |
| 33 | 0645-675 | BRKT,PDM-4 STRK | 1 | $20.63 | |
| 34 | 3020-415 | STRAP,ECM MOUNTING | 1 | $17.87 | |
| 37 | 2707-676 | BRKT,MTG-BUMPER-RH-PTD BLK | 1 | $48.95 | |
| 37 | 2707-677 | BRKT,MTG-BUMPER-LH-PTD BLK | 1 | $48.95 | |
| 38 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 39 | 2623-063 | SCREW,MACH-TSPNH-M6X1X20-MPT-BLK W/2353 | 1 | $1.64 |
