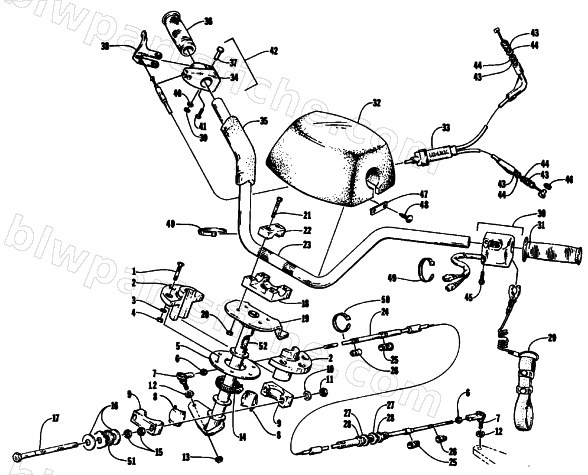

1993 Arctic Cat TIGERSHARK DAYTONA — HANDLEBAR AND STEERING POST ASSEMBLY
1993 TIGERSHARK DAYTONA
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0624-081 | SCREW,MACH-HHFH-6MM-1.0X35MM (SS) | 1 | $2.89 | |
| 2 | 0673-122 | BEARING,STEERINGPOST-HALF 93 | 1 | $51.95 | |
| 3 | 0624-022 | WASHER,FLAT-6MM SS | 1 | $0.22 | |
| 4 | 0624-021 | NUT,LOCK-HEX6MM 1.0T SS | 1 | $0.78 | |
| 5 | 0673-056 | SEAL,BEARING-STEERINGPOST | 1 | $14.59 | |
| 6 | 0624-107 | NUT,HEX-10-32 (SS) | 1 | $0.39 | |
| 7 | 0673-028 | END, STEERING CABLE | 1 | $47.95 | |
| 8 | 0605-149 | BEARING,STEERING POST | 1 | $3.02 | |
| 9 | 0705-064 | HSNG,BEARING-UPPER-PTD BLK | 1 | $19.25 | |
| 10 | 0624-028 | WASHER,FLAT-8MM SS | 1 | $0.40 | |
| 11 | 0624-090 | NUT,LOCK-HH M8-1.25 (SS) | 1 | $1.89 | |
| 12 | 0624-115 | WASHER,LOCK-SL .250 SS | 1 | $0.21 | |
| 13 | 0624-114 | NUT,LOCK-1/4-28 | 1 | $2.19 | |
| 14 | 0624-038 | CLAMP,HOSE-6728-5 (1 5/16-2 1/4) #28 | 1 | $4.49 | |
| 15 | 0624-016 | CLAMP,HOSE-6708-5 (7/16-1) #8 | 1 | $2.99 | |
| 16 | 0624-125 | WASHER FLAT,FENDER 8MM (SS) | 1 | $1.69 | |
| 17 | 0624-133 | SCREW,CAP HH 8MM 1.25TX85MM | 1 | $3.19 | |
| 18 | 0773-015 | ADJUSTER,STRG.BLOCK-MACHINED | 1 | $34.29 | |
| 19 | 0773-023 | POST STEERING WELDMENT | 1 | $241.95 | |
| 22 | 0105-350 | CAP,STEERING ADJUSTER | 1 | $19.79 | |
| 23 | 0673-129 | TUBE,CROSS | 1 | $84.79 | |
| 26 | 0612-364 | COVER,THREAD CAP-STEERING CABLE | 1 | $2.69 | |
| 27 | 0624-106 | WASHER,FLAT 7/16 (SS) | 1 | $2.09 | |
| 28 | 0624-105 | NUT,JAM 7/16 (SS) | 1 | $1.19 | |
| 30 | 0609-167 | SWITCH,TETHER-START/STOP | 1 | $272.95 | |
| 31 | 0673-101 | GRIP-HANDLEBAR LH | 1 | $9.59 | |
| 32 | 0605-237 | PAD,HANDLEBAR(93) | 1 | $136.95 | |
| 33 | 0687-047 | CABLE,THROTTLE | 1 | $219.95 | |
| 34 | 0605-235 | HOUSING,THROTTLE | 1 | $37.95 | |
| 36 | 0673-021 | GRIP,HANDLEBAR | 1 | $11.95 | |
| 37 | 0605-236 | PIN,THROTTLE LEVER PIVOT | 1 | $4.39 | |
| 39 | 0624-113 | RING,RETAINING (SS) | 1 | $1.39 | |
| 41 | 0624-091 | SCREW,MACH PHPNH 6MM 1.0TX15MM (SS) | 1 | $2.19 | |
| 42 | 0773-018 | THROTTLE ASSY. (93) | 1 | $59.95 | |
| 47 | 0673-160 | PLATE BACKING | 1 | $8.59 | |
| 48 | 0623-453 | CLIP,CHRISTMAS TREE (ARDEN 08-81291) | 1 | $1.79 | |
| 49 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 50 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 52 | 0717-052 | FOAM, NEOPRENE TAPE-10' ROLL | 1 | $8.21 |
