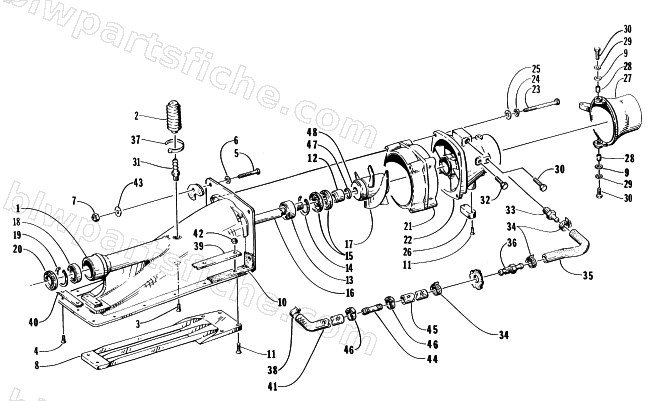

1996 Arctic Cat MONTEGO DELUXE — IMPELLER DRIVE ASSEMBLY
1996 MONTEGO DELUXE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0673-661 | INLET,PUMP | 1 | $1,267.95 | |
| 3 | 0624-091 | SCREW,MACH PHPNH 6MM 1.0TX15MM (SS) | 1 | $2.19 | |
| 4 | 0624-186 | SCREW,MACH-TSFH 6MM-1.0 X 35MM (SS) | 1 | $2.19 | |
| 5 | 0624-007 | SCREW,CAP-HH 10MM 1.5TX35MM SS | 1 | $4.59 | |
| 6 | 0624-265 | WASHER,SEALING-7/16 X 1" (SS) 18-8 | 1 | $1.59 | |
| 9 | 0624-106 | WASHER,FLAT 7/16 (SS) | 1 | $2.09 | |
| 13 | 0673-032 | BEARING,REARPUMP(KOYO5303) | 1 | $165.95 | |
| 14 | 0624-044 | SNAPRING-REAR -PUMP-SS(N1300-187) | 1 | $37.95 | |
| 15 | 0673-033 | SEAL,REAR-PUMP 25X47X7 | 1 | $22.95 | |
| 16 | 0673-363 | DRIVESHAFT-STAINLESS STEEL | 1 | $178.59 | |
| 17 | 0773-103 | IMPELLER PKG,DAYTONA | 1 | $733.95 | |
| 18 | 0673-030 | BEARING,FRONT-PUMP {62/22RKB} | 1 | $52.95 | |
| 19 | 0624-043 | SNAPRING-FRONT PUMP-SS(N1300-193) | 1 | $29.95 | |
| 20 | 0673-031 | SEAL,FRONT-PUMP 22X50X10 | 1 | $23.59 | |
| 22 | 0673-760 | VENTURI,STATOR | 1 | $434.79 | |
| 23 | 0624-045 | SCREW,CAP-HH 8MM-1.25TX110MM SS | 1 | $14.79 | |
| 24 | 0624-027 | WASHER,LOCK-SL 8MM SS | 1 | $0.44 | |
| 25 | 0624-028 | WASHER,FLAT-8MM SS | 1 | $0.40 | |
| 27 | 0673-038 | NOZZLE,STEERING-PUMP | 1 | $223.95 | |
| 28 | 0673-083 | BUSHING,STEERING NOZZLE | 1 | $5.29 | |
| 30 | 0624-214 | SCREW,CAP-HH M6-1.0 X 30 (SS) | 1 | $2.19 | |
| 32 | 0624-229 | SCREW,CAP-M8 X 16 (SS) DIN933 | 1 | $4.49 | |
| 33 | 0670-118 | OUTLET,OILTANK-1/2 TUBE | 1 | $4.95 | |
| 34 | 0624-016 | CLAMP,HOSE-6708-5 (7/16-1) #8 | 1 | $2.99 | |
| 37 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 40 | 0637-009 | GEAR KIT, OIL PUMP DRIVEN | 1 | $183.95 | |
| 41 | 0610-206 | HOSE,FORMED-STRAINER TO ENGINE | 1 | $10.59 | |
| 42 | 0624-021 | NUT,LOCK-HEX6MM 1.0T SS | 1 | $0.78 | |
| 43 | 0624-159 | WASHER,FLAT-FENDER 10MM 1 3/8 OD (SS) | 1 | $2.99 | |
| 45 | 0610-106 | HOSE, WATER LINE, .5" X 25' | 1 | $90.95 | |
| 47 | 0673-493 | O-RING,5/8 ID X 3/32 (-114) | 1 | $0.71 | |
| 48 | 0673-364 | SPACER, IMPELLER-SHAFT | 1 | $63.59 |
