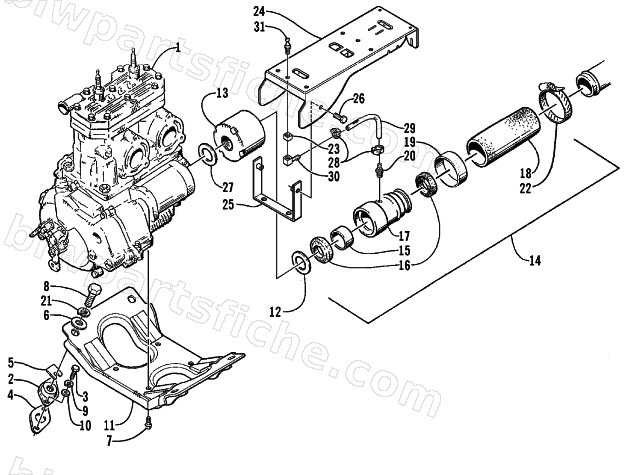

1999 Arctic Cat TS 770 R — ENGINE AND RELATED ASSEMBLY
1999 TS 770 R
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-129 | ENGINE,PJ770 (HC98) | 1 | $6,887.95 | |
| 2 | 0608-289 | MOUNT,ENGINE-( ) | 1 | $106.95 | |
| 3 | 0624-225 | SCREW,CAP-HH M8 X 45 (SS) DIN933 A2 | 1 | $3.09 | |
| 4 | 0673-508 | SHIM,ENG MTG-.125 | 1 | $6.29 | |
| 4 | 0673-509 | SHIM,ENG MNT-.063 | 1 | $3.19 | |
| 5 | 0624-014 | SHIM-.5MM/26 GA. SS | 1 | $2.29 | |
| 5 | 0624-015 | SHIM-1.5MM/16 GA. SS | 1 | $2.69 | |
| 6 | 0624-406 | WASHER,FLAT FENDER-M10X1.38X.183 | 1 | $3.69 | |
| 7 | 3008-203 | BOLT, ENGINE PLATE-M10X30 | 1 | $4.95 | |
| 8 | 3008-240 | BOLT10X35 | 1 | $17.79 | |
| 9 | 0624-465 | WASHER,LOCK-SL 5/16 SS | 1 | $0.36 | |
| 10 | 0624-028 | WASHER,FLAT-8MM SS | 1 | $0.40 | |
| 11 | 0608-176 | PLATE,MTG-ENGINE-STAMPED (WELDMENT) | 1 | $183.79 | |
| 12 | 0624-447 | WASHER,FLAT-.725X1.025X.100 | 1 | $2.79 | |
| 13 | 0675-174 | COUPLER,DRIVE-THREADED | 1 | $180.29 | |
| 14 | 0775-133 | SEAL,DRIVESHAFT-MFG ASSY | 1 | $200.95 | |
| 15 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 18 | 0710-214 | HOSE,DRIVESHAFT,4.5 (0619-207 CTL) | 1 | $15.95 | |
| 19 | 1673-476 | CLAMP,SHRINK-POWERBAND SB54 | 1 | $29.59 | |
| 21 | 0624-485 | WASHER,LOCK-M10 (HI COLLAR) | 1 | $1.19 | |
| 22 | 0624-390 | CLAMP,HOSE- (262) 1.75/2..625 | 1 | $17.87 | |
| 23 | 1673-697 | SPACER,PVC-.445X.093X.450 | 1 | $2.29 | |
| 24 | 0775-124 | MOUNT,COMBO-ASSY | 1 | $92.59 | |
| 25 | 0775-128 | BRACE,COMBO MOUNT-ASSY | 1 | $58.95 | |
| 26 | 0624-230 | SCREW,CAP-HH 1/4-20 X 3/4-SS | 1 | $0.87 | |
| 27 | 0624-448 | WASHER,FLAT-.96X1.77X.125 | 1 | $6.95 | |
| 28 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 29 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 29 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 30 | 0675-338 | FITTING,EL-1/4X1/8-27 FPT | 1 | $2.99 | |
| 31 | 0675-340 | FITTING,GREASE-1/8 NPT (181) | 1 | $1.99 |
